Máquina dobradeira de tubo com cabeça rotativa CNC - bidirecional

Voltar

  • Máquina dobradeira de tubo com cabeça rotativa CNC - bidirecional
  • Máquina dobradeira de tubo com cabeça rotativa CNC - bidirecional
  • Máquina dobradeira de tubo com cabeça rotativa CNC - bidirecional
  • Máquina dobradeira de tubo com cabeça rotativa CNC - bidirecional
  • Máquina dobradeira de tubo com cabeça rotativa CNC - bidirecional
  • Máquina dobradeira de tubo com cabeça rotativa CNC - bidirecional

Características

Parâmetros Básicos

Vídeo

Aplicações Industriais

Fale Conosco

Características

Dobrador de tubo CNC de cabeça rotativa de 10 eixos

A curvadora de tubos CNC com cabeça rotativa de 10 eixos é ideal para produzir peças de tubos complexas com múltiplos raios de curvatura. A cabeça de dobra rotativa permite a troca rápida entre diferentes raios sem trocas manuais de ferramentas, melhorando a eficiência e a flexibilidade na produção.

Equipada com controle CNC avançado e movimento multieixo, a máquina garante alta precisão de dobra e qualidade consistente para aplicações exigentes de fabricação de tubos.

Características

• Software de controle Master Center – Um sistema de software proprietário da HUASHUN que fornece fácil acesso aos modos de operação automático e manual com uma interface amigável.

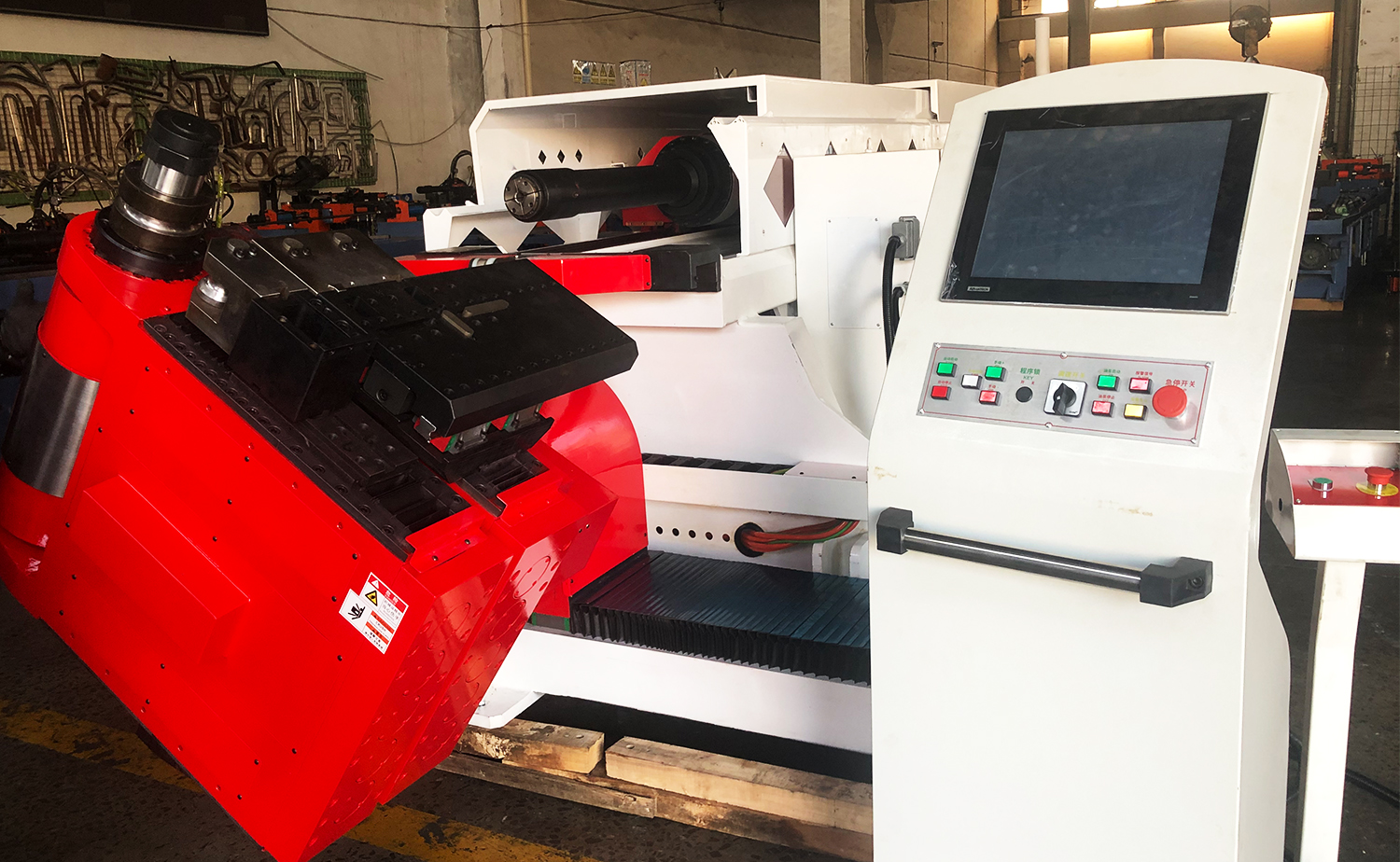

• Equipado com PC industrial (sistema Windows) e tela sensível ao toque de 15 polegadas, com suporte para importação e leitura de desenhos, com simulação 3D do processo de dobra e aplicação de tubos.
• O sistema de controle de circuito fechado de valor absoluto servo garante alta precisão e desempenho estável da máquina.
• O sistema de controle possui conversão bidirecional entre coordenadas XYZ e coordenadas de trabalho YBC, permitindo métodos de programação flexíveis.

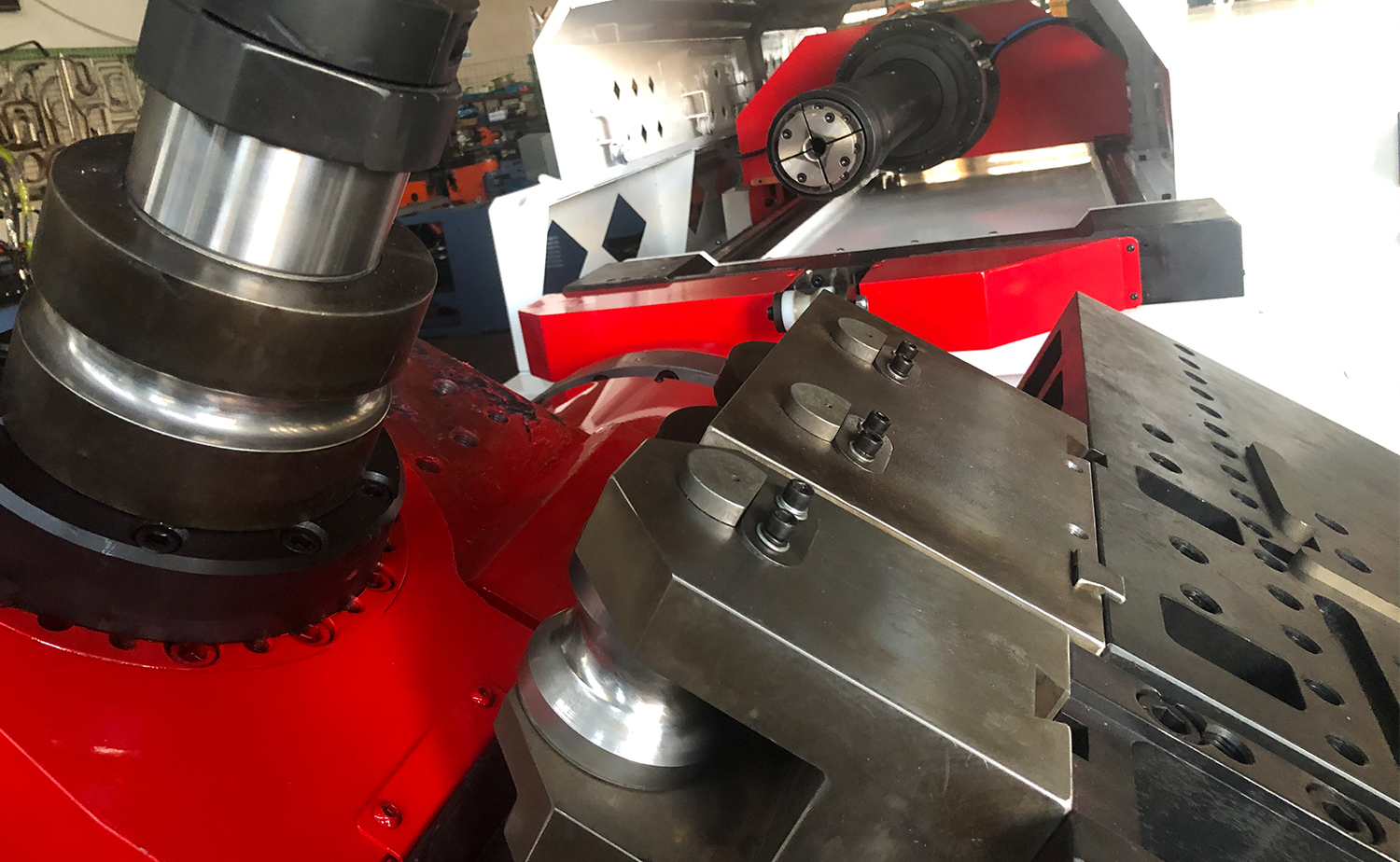

• O design da cabeça de dobra rotativa permite operações de dobra multidirecionais, ideal para componentes de tubos tridimensionais complexos.
• A estrutura do cabeçote giratório é otimizada através de análise mecânica dinâmica, proporcionando alta rigidez e excelente estabilidade, garantindo alta precisão de dobra sem vibração durante a operação.

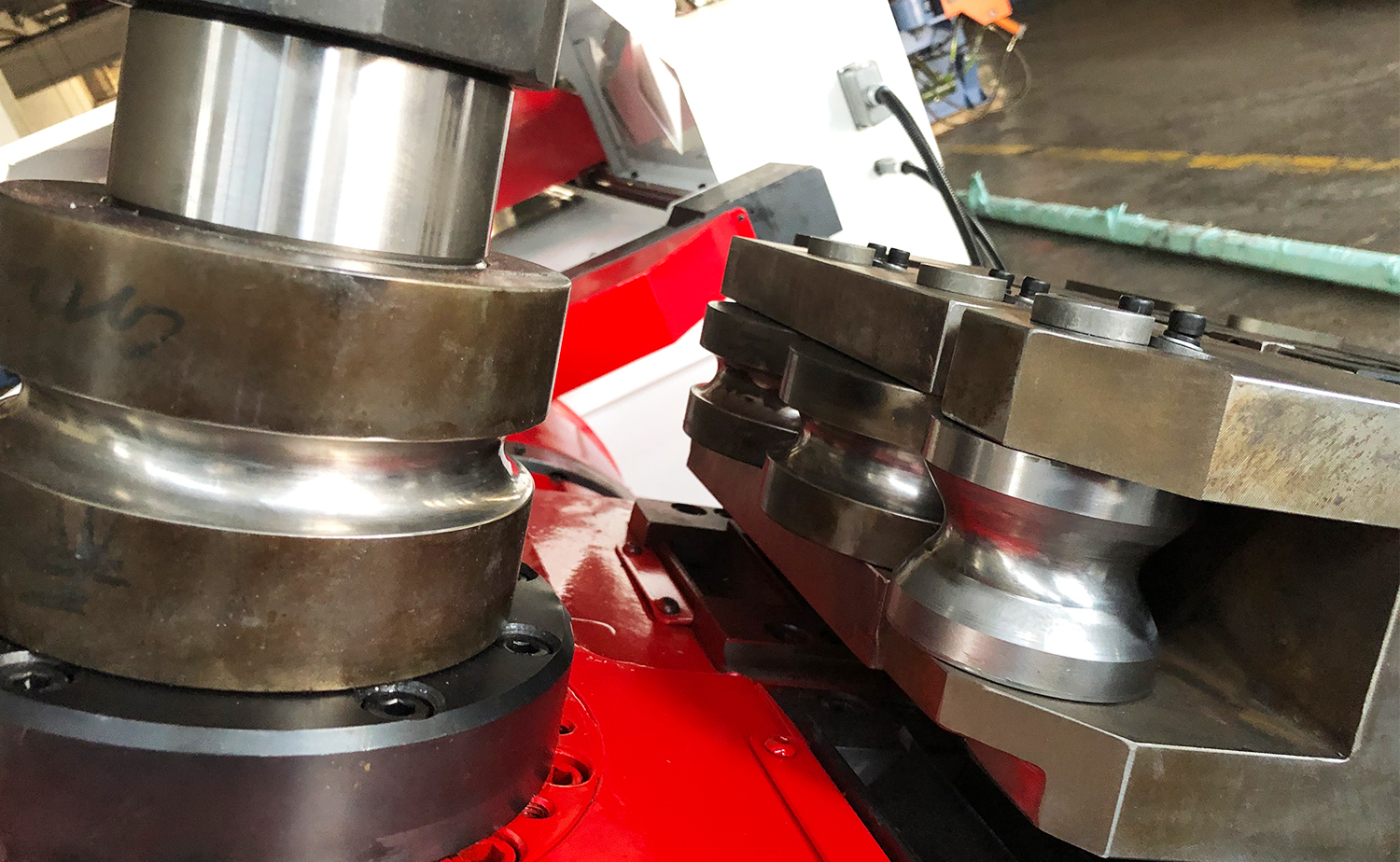

• O design de ferramentas multicamadas (até 6 pilhas) permite a instalação de diferentes raios de curvatura. A camada superior também pode ser configurada para dobra por pressão, permitindo a troca automática de ferramentas durante o processo de dobra.
• A capacidade de controle remoto permite assistência conveniente ao programa e suporte técnico.
• No modo automático, o eixo Y se posiciona automaticamente para garantir qualidade consistente da peça.
• Equipado com uma porta de Internet para conectividade do sistema e comunicação de dados.
• O sistema suporta operação em vários idiomas e funções de autodiagnóstico, facilitando a operação e manutenção da máquina.

Tabela de Parâmetros

Parâmetro Técnico Principal

Modelo SB-50CNC-10A-6S
Capacidade máxima de dobra de tração (R = 1,5D) (aço carbono) Φ50×2t
Capacidade máxima de dobra de tração (R = 1,5D) (aço inoxidável) Φ50×1,5t
Capacidade máxima de dobra de tração (R = 1,5D) (barra sólida de aço inoxidável) Φ16mm
Máx. Duração da alimentação única 2600 mm
Método de alimentação Alimentação Direta/Grampo
Raio de curvatura (flexão de desenho) R10-200mm
Grau de flexão (flexão de tração) 190°
Desenhar a diferença da camada do raio de curvatura 45v
Velocidade de flexão Máx.150 graus/seg
Velocidade de rotação Máx.300Deg/seg
Velocidade de alimentação Máx.1200Mm/seg
Precisão de Dobra ±0,05°
Precisão de rotação ±0,05°
Precisão de Alimentação ±0,05
Precisão do deslocamento do cabeçote da máquina para a esquerda e para a direita ±0,1 mm
Precisão de rotação do cabeçote da máquina ±0,1 mm
Precisão de deslocamento do reforço lateral ±0,1 mm
Precisão de deslocamento da matriz de fixação ±0,1 mm
Método de entrada de dados Entrada USB ou leitura 3D
Máquina GW: 3600kg
Tamanho da máquina (LWH): 5600×1400×1500mm

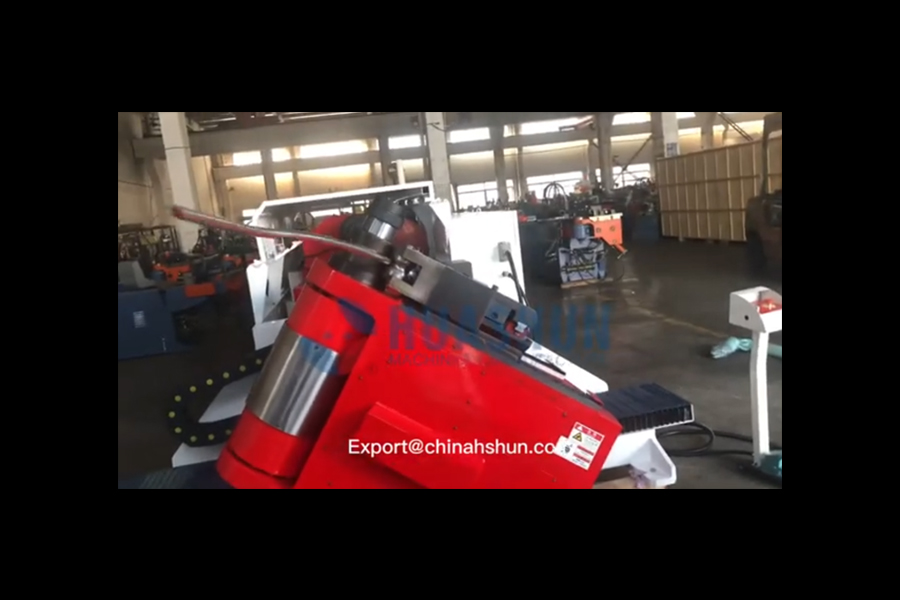

Vídeo
