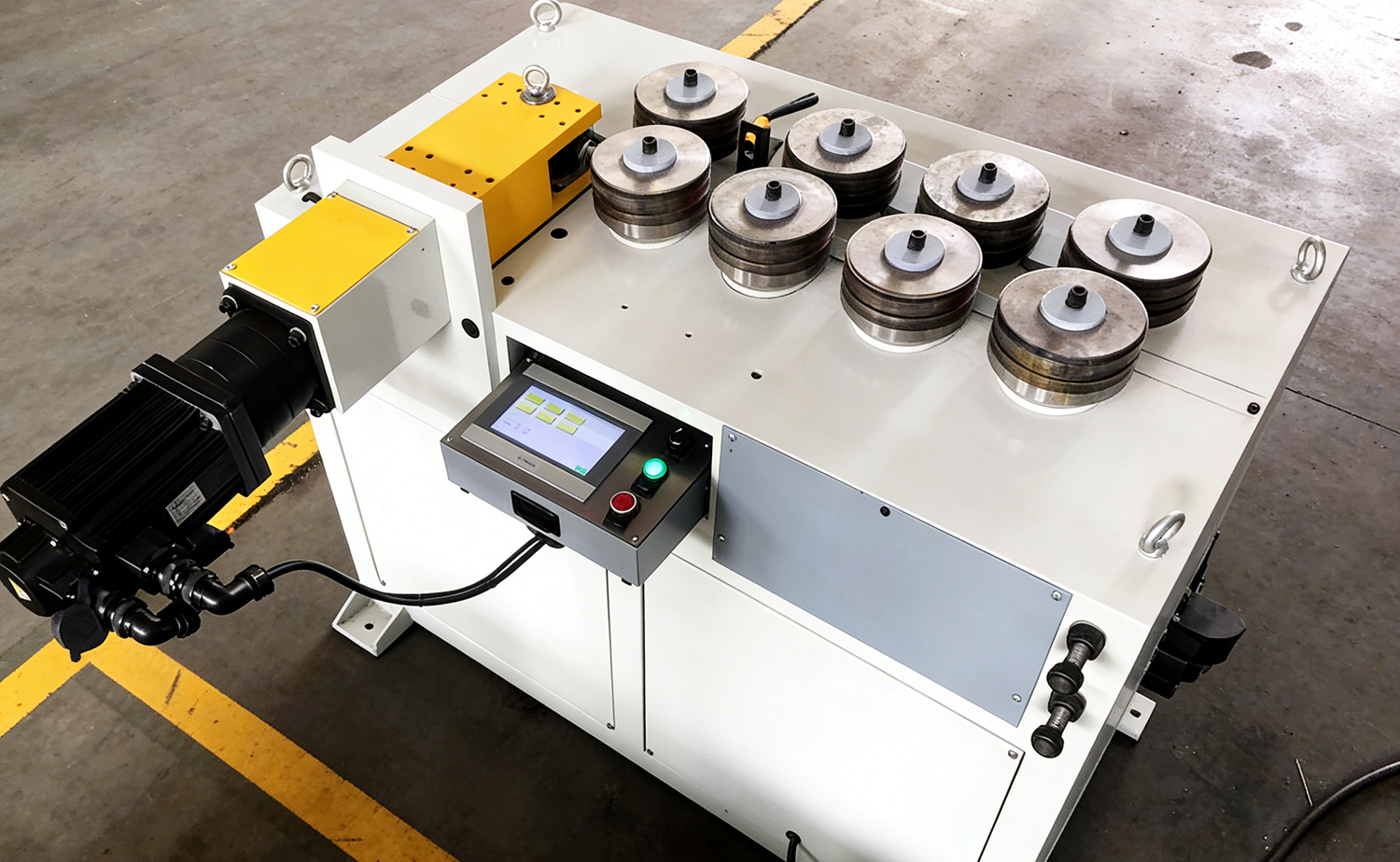

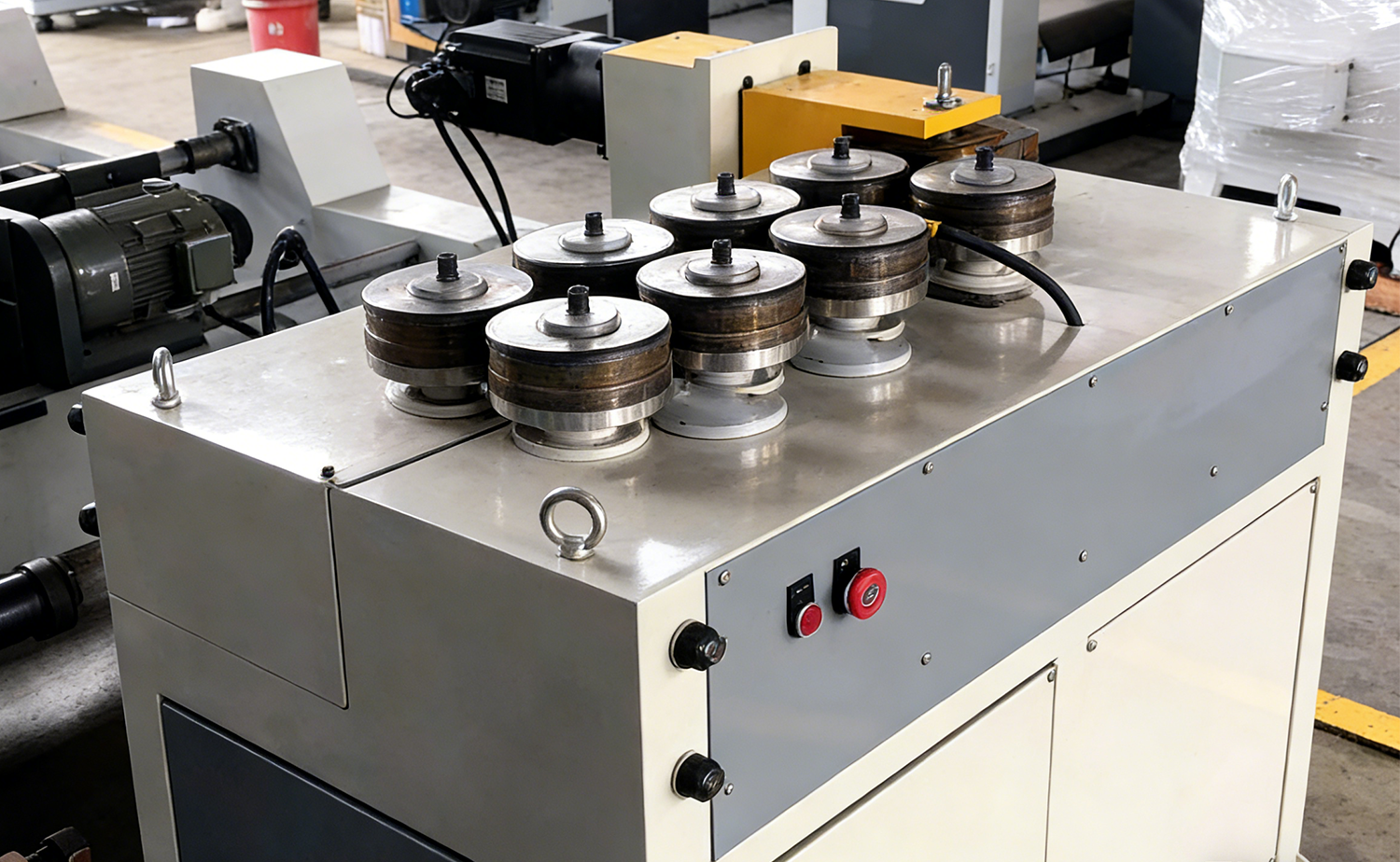

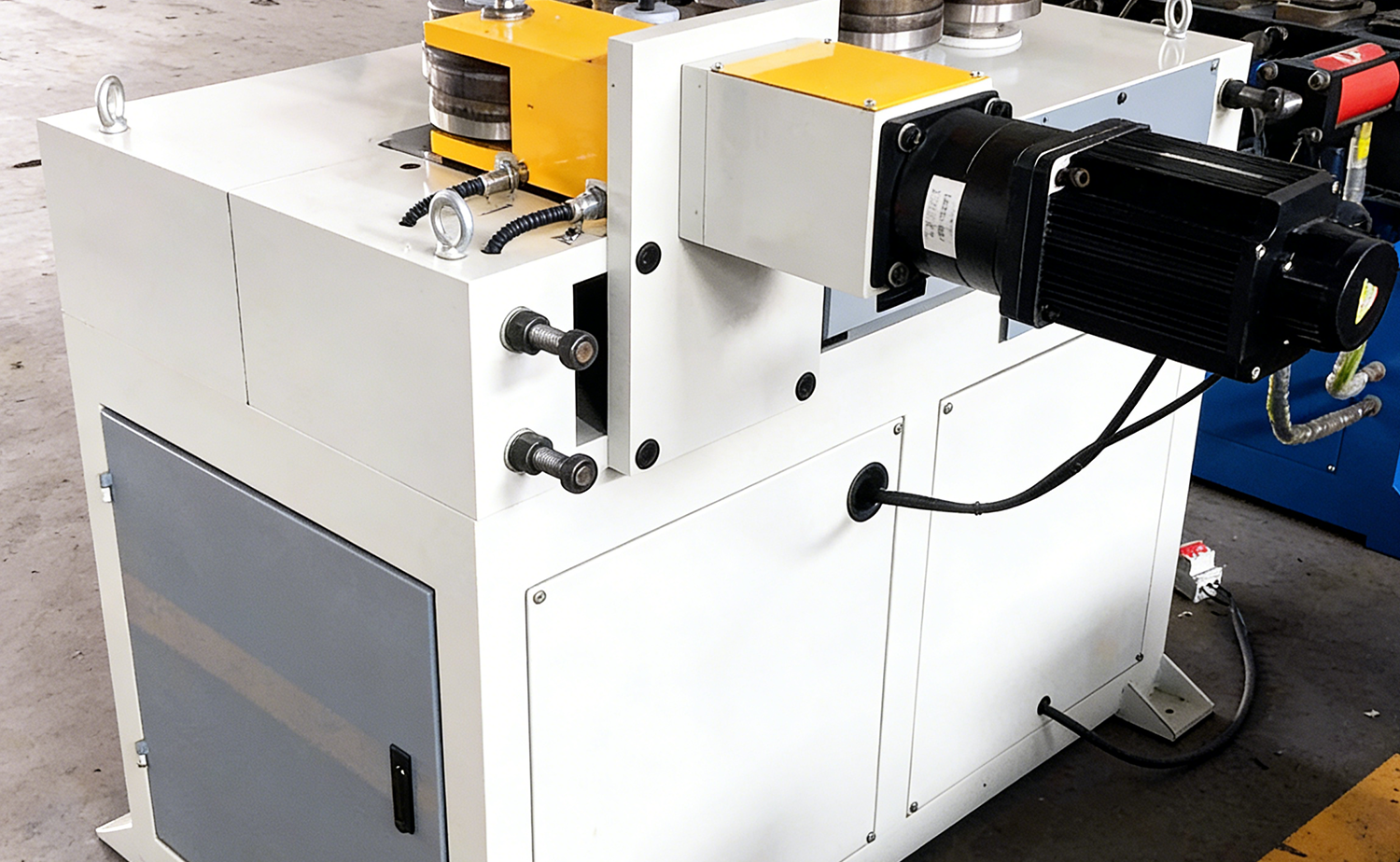

Máquina dobradeira de rolo de tubo de parede fina de alta velocidade série CNC GY40

Voltar

  • Máquina dobradeira de rolo de tubo de parede fina de alta velocidade série CNC GY40
  • Máquina dobradeira de rolo de tubo de parede fina de alta velocidade série CNC GY40
  • Máquina dobradeira de rolo de tubo de parede fina de alta velocidade série CNC GY40
  • Máquina dobradeira de rolo de tubo de parede fina de alta velocidade série CNC GY40

Características

Parâmetros Básicos

Vídeo

Aplicações Industriais

Fale Conosco

Características

1. O redutor aciona o conjunto de fios a ser acionado por rolo, com estrutura compacta e alta confiabilidade.
2. A tração das rodas não é fácil de escorregar e o material de paredes finas também pode ser dobrado.
3. O servo motor controla a mudança de diâmetro para realizar múltiplas dobras diferentes
raios em um tubo.
4. O pedal também possui uma parada de emergência, que é fácil de operar.
5. A máquina está balanceada na transmissão, bastando definir os parâmetros no para
Tal tela, podendo obter formas circulares, em arco ou espirais com diferentes curvaturas.
6. Alterar a forma da ranhura do molde pode processar vários perfis de metal, como cantoneiras de aço, aço plano, aço redondo e outros perfis de seção transversal especiais.
7. A dobra de perfis de grande raio evita as desvantagens de fazer moldes de dobra de tubos extragrandes. É um complemento necessário que não pode ser alcançado pelas séries de dobradeiras de tubos de cabeça única e cabeça dupla.

Tabela de Parâmetros

Parâmetro Técnico Principal

Nome HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
Máx. Capacidade de laminação (aço carbono) Φ40×2,5mm Φ60×2,0mm Φ80x3mm Φ120x4mm
Máx. Capacidade de rolamento (aço inoxidável) Φ40×1,3mm Φ50×2,0mm Φ80x2mm Φ110x3mm
Min. Raio de curvatura R=4-7,5D 80mm 4-7,5 vezes de diâmetro externo do tubo R=10D
Máx. Raio de curvatura Sem limitação Sem limitação Sem limitação Sem limitação
Velocidade de rolamento 50-150 mm/s 50-150 mm/s 50-150 mm/s 8m/min
Velocidade de rotação do molde rolante 30r/min 36r/min 20r/min 15r/min
Diâmetro do molde de dobra 136 mm 200mm 280 mm
Potência do Servo Motor de Dobra 0,75 kW 1 quilowatt 2 quilowatts 5 kW (Mitsubishi)
Conversor de frequência de alimentação Potência do motor 3 kW 4KW 7,5 kW 15kw (marca chinesa)
Dimensão da Máquina 900x600x1500mm 1000x800x1100mm 1500x1300x1200mm 2000x2000x1300mm
Peso da máquina 700kg 1000kg 1500kg 4000kg

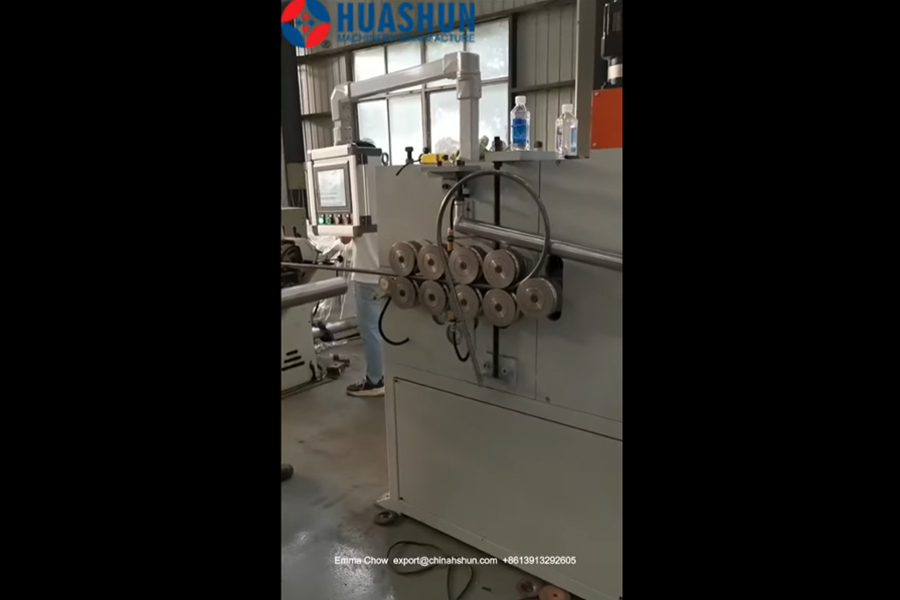

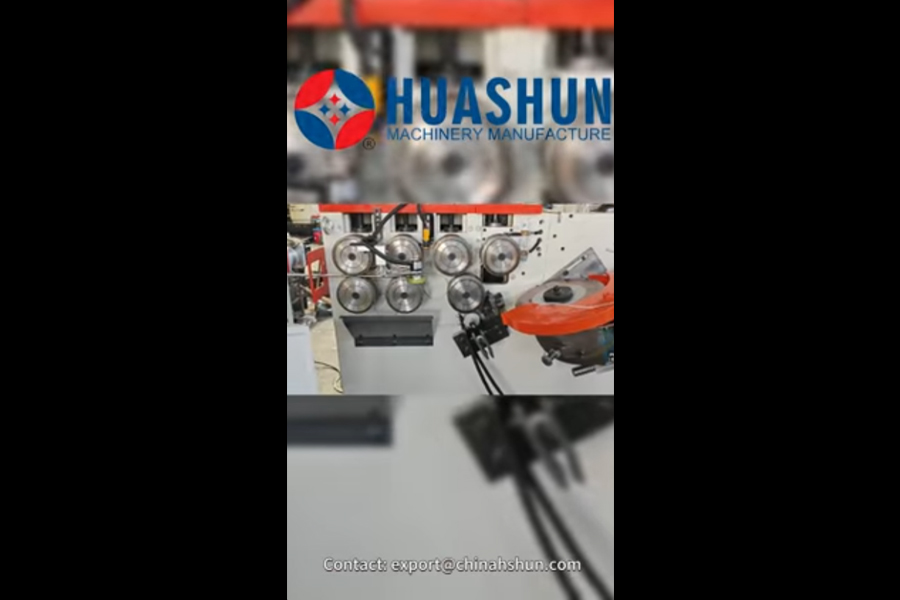

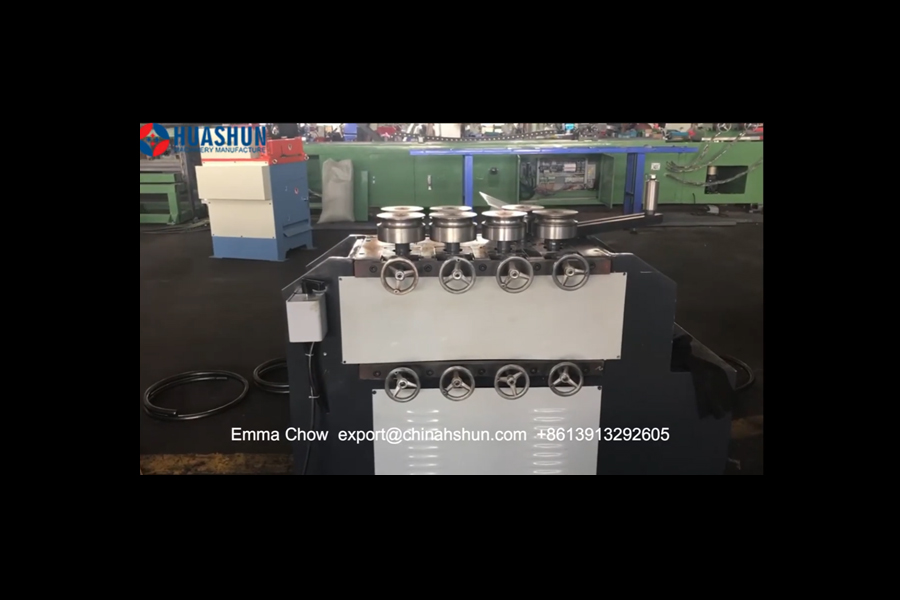

Vídeo
