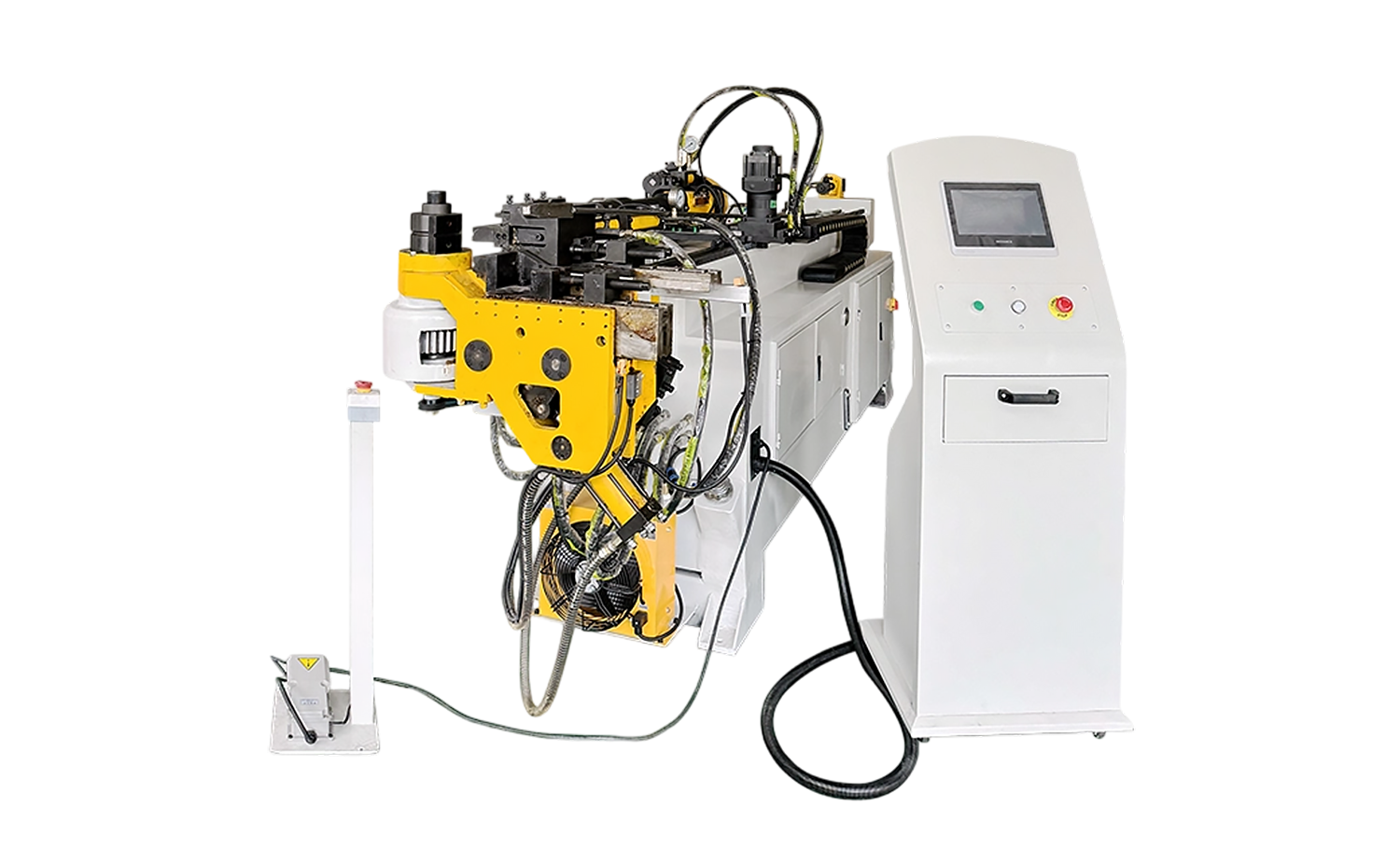

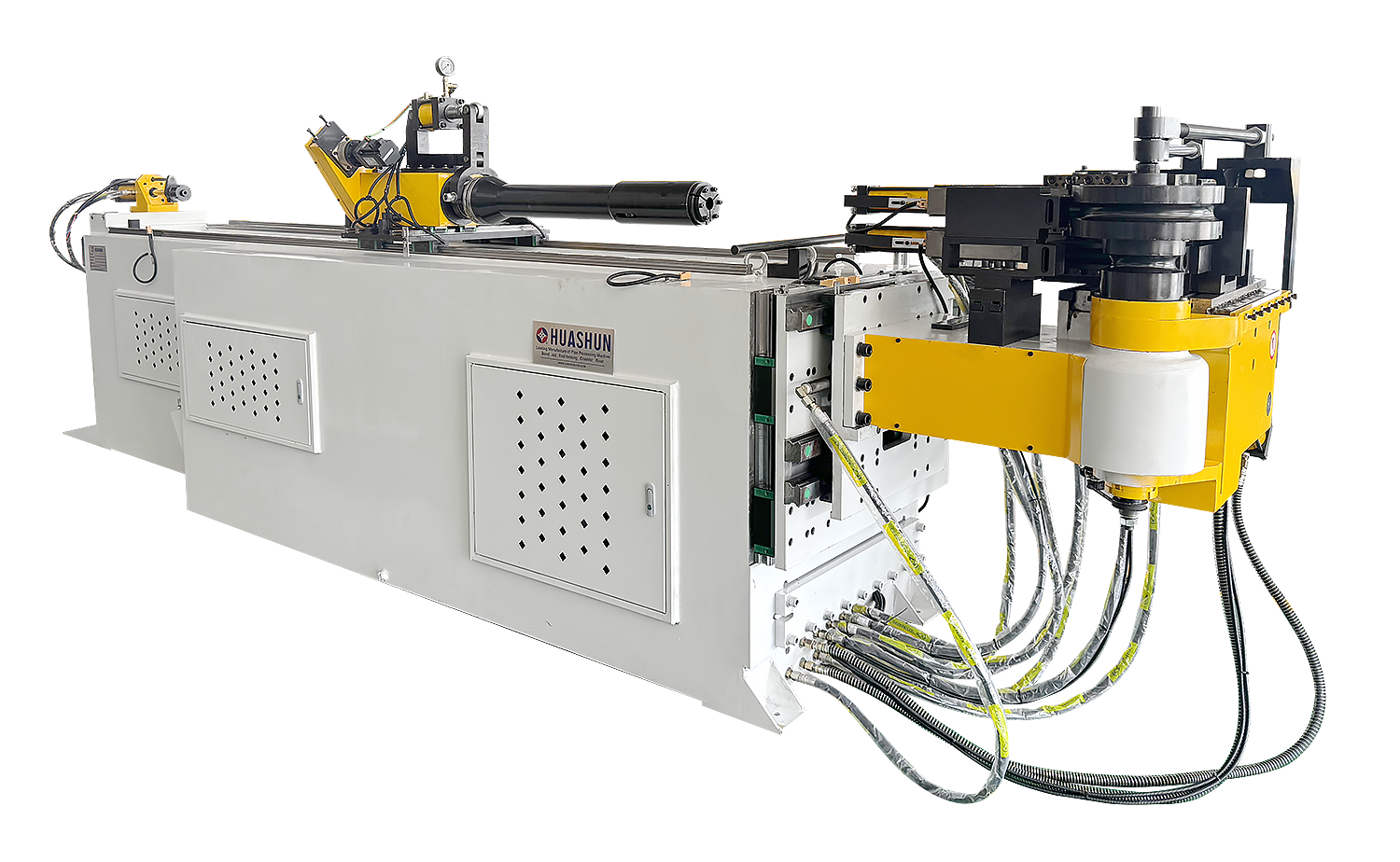

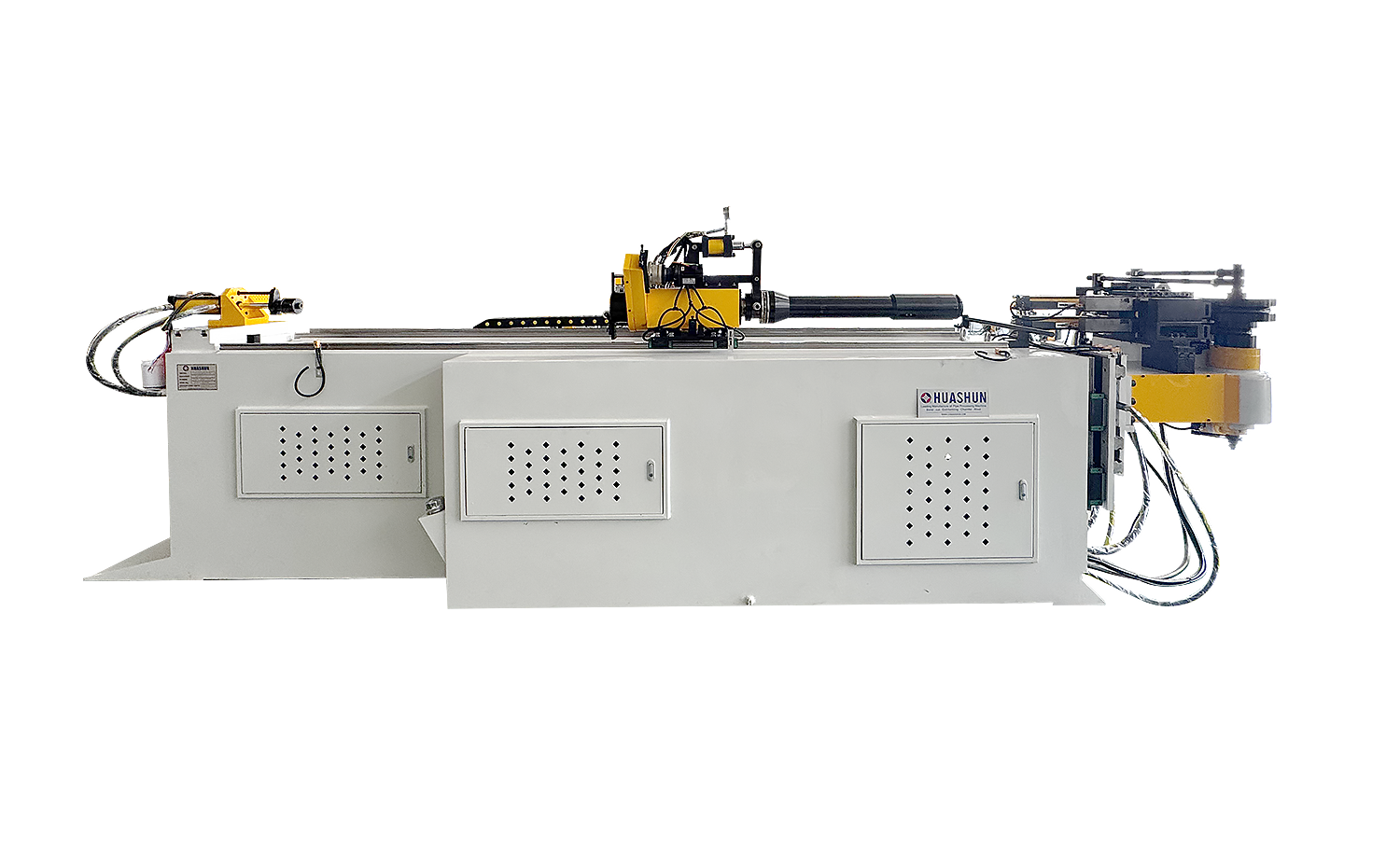

Máquina curvadora de tubos totalmente automática série CNC S com função de simulação opcional

Voltar

  • Máquina curvadora de tubos totalmente automática série CNC S com função de simulação opcional
  • Máquina curvadora de tubos totalmente automática série CNC S com função de simulação opcional
  • Máquina curvadora de tubos totalmente automática série CNC S com função de simulação opcional
  • Máquina curvadora de tubos totalmente automática série CNC S com função de simulação opcional
  • Máquina curvadora de tubos totalmente automática série CNC S com função de simulação opcional
  • Máquina curvadora de tubos totalmente automática série CNC S com função de simulação opcional
  • Máquina curvadora de tubos totalmente automática série CNC S com função de simulação opcional

Características

Parâmetros Básicos

Vídeo

Aplicações Industriais

Fale Conosco

Características

Automação e Eficiência

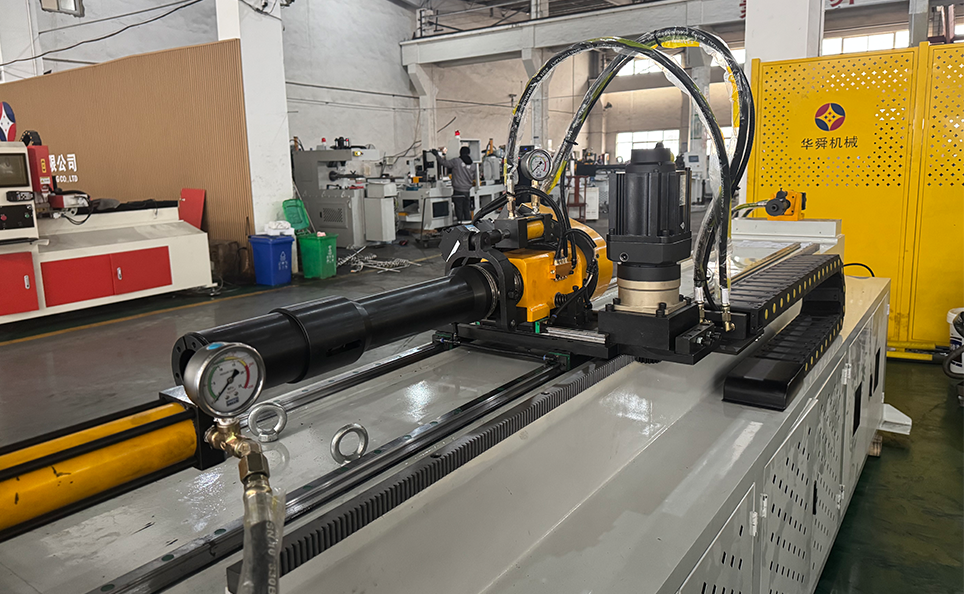

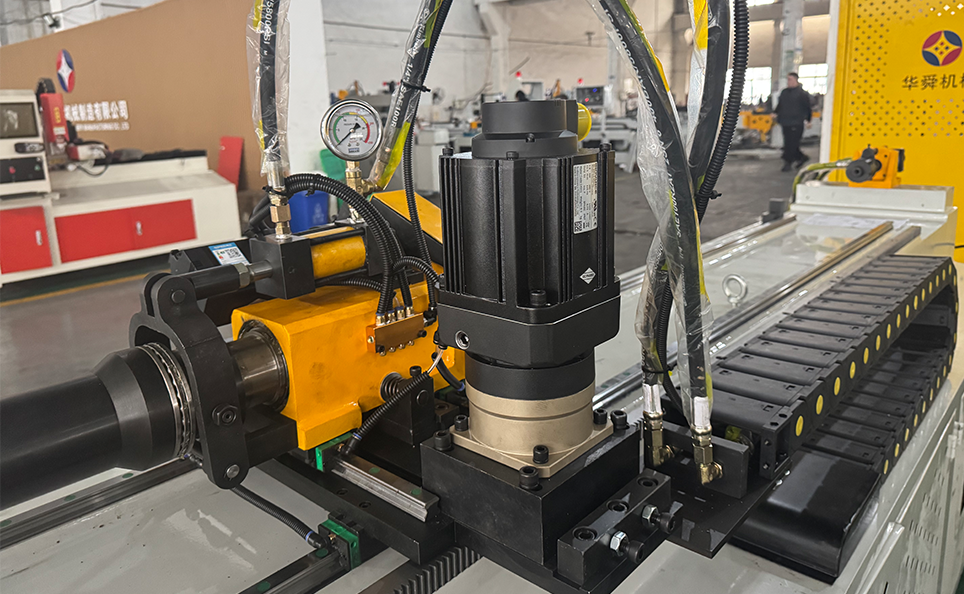

A SB-38CNC é uma dobradeira automatizada de tubos que combina precisão com preço acessível. Com três eixos programáveis, utiliza servomotores para alimentação e rotação, oferecendo excelente desempenho e alta precisão.

Capacidade de flexão

Escolha entre métodos de dobra de tubos hidráulicos e curva de tubos CNC servo-controlados, dependendo das necessidades de sua aplicação. Cada pilha de dobra é suportada por matrizes de pressão hidráulica para uma qualidade de dobra ideal.

Recursos do sistema

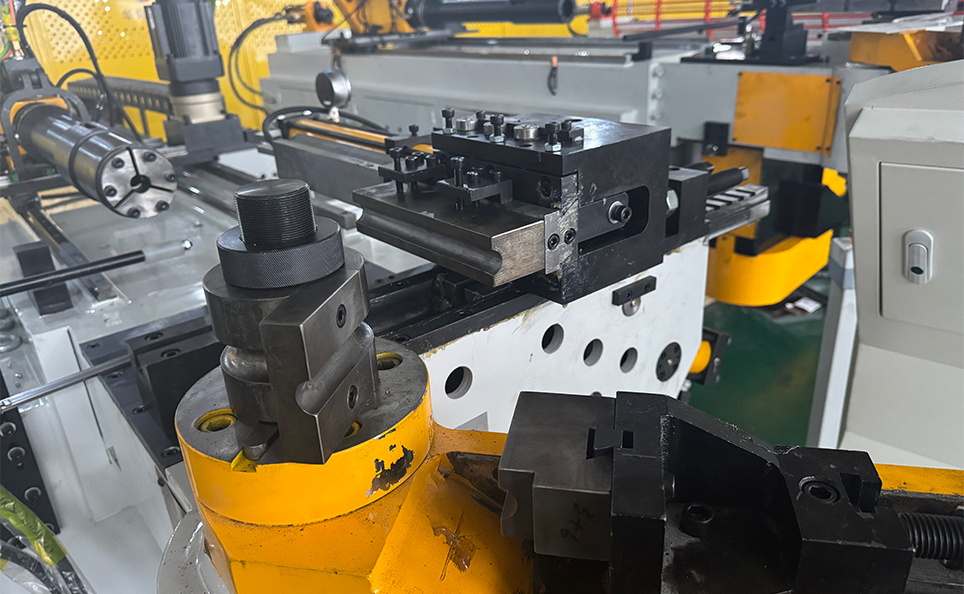

Um sistema de lubrificação de mandril ajuda a manter uma operação suave, enquanto o alisador, a fixação e as sedes da matriz de pressão contribuem para dobras consistentes e de alta qualidade. A máquina também possui um sistema de lubrificação centralizado para lubrificar todas as peças móveis, reduzindo o desgaste e aumentando a confiabilidade.

Controle e resfriamento

O sistema PLC com tela de toque fácil de usar facilita a operação, com modos automáticos e manuais disponíveis. O ventilador de resfriamento do gabinete elétrico ajuda a regular a temperatura, garantindo a operação estável da máquina.

Tabela de Parâmetros

Parâmetro Técnico Principal

Modelo SB-38CNC SB-39CNC SB-50CNC SB-63CNC
Aço suave 38×2,0 toneladas 39×2,0 toneladas 50×2,5 toneladas 63×3,5 toneladas
Aço inoxidável 32×1,8 toneladas 32×2,0 toneladas 45×2,0 toneladas 50×2,0 toneladas
Máx. Tubo Retângulo 32×1,8 toneladas 35×20×2 toneladas 32×1,8 toneladas 50×2,5 toneladas
Máx. Raio de curvatura 200 milímetros 200 milímetros 250 milímetros 300 milímetros
Máx. Ângulo de flexão 190° 190° 190° 190°
Máx. Comprimento Efetivo do Mandril 2500 milímetros 4500 milímetros 2500 milímetros 2.800 milímetros
Precisão de Dobra ±0,1° ±0,1° ±0,1° ±0,1°
Velocidade de flexão 150mm/s 120 graus/seg 150mm/s 100mm/s
Precisão de Alimentação ±0,1mm ±0,05 mm ±0,1mm ±0,1mm
Velocidade de alimentação 1000 mm/s 1000 mm/s 1000 mm/s 950mm/s
Precisão de rotação ±0,1° ±0,05° ±0,1° ±0,1°
Velocidade de rotação 200 milímetros/s 200 graus/seg 200 milímetros/s 180mm/s
Máx. Raio de curvatura Difference 80 80 50 65

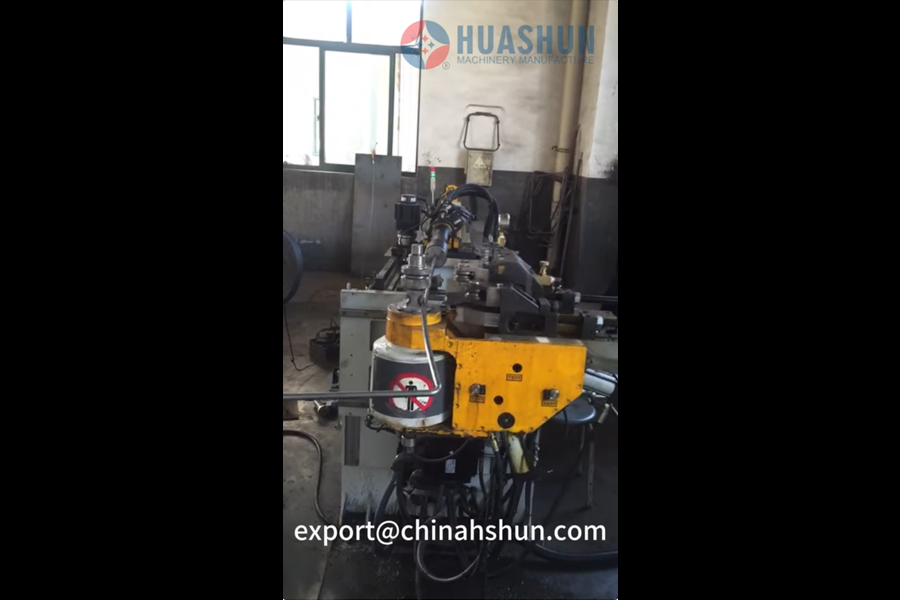

Vídeo
