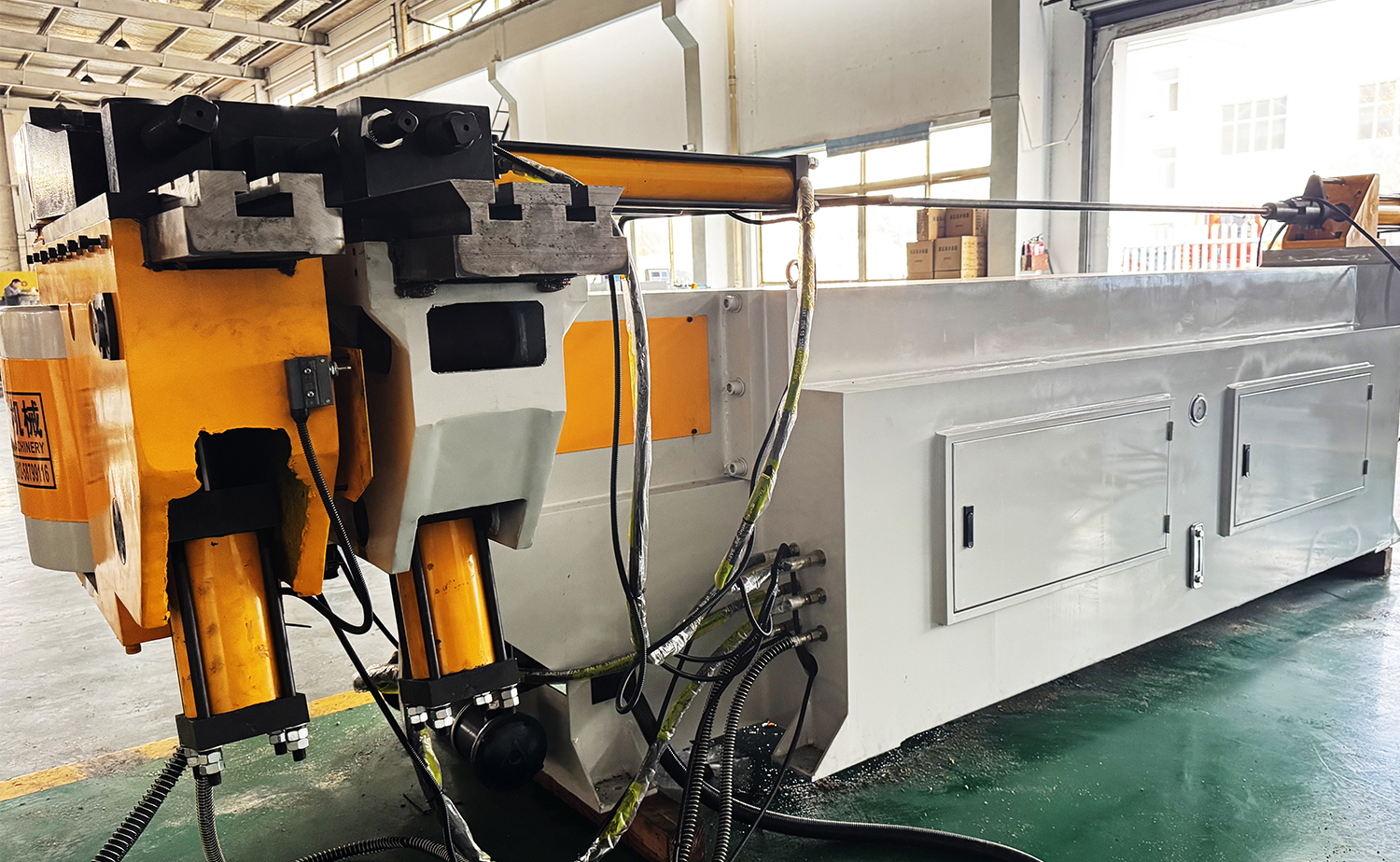

Máquina dobradeira de tubo hidráulico série NC M com controle de mandril

Voltar

  • Máquina dobradeira de tubo hidráulico série NC M com controle de mandril
  • Máquina dobradeira de tubo hidráulico série NC M com controle de mandril
  • Máquina dobradeira de tubo hidráulico série NC M com controle de mandril
  • Máquina dobradeira de tubo hidráulico série NC M com controle de mandril
  • Máquina dobradeira de tubo hidráulico série NC M com controle de mandril

Recursos

Parâmetros Básicos

Vídeo

Aplicações da Indústria

Contate-nos

Recursos

Interface do usuário

A Interface Humana simplifica a alternância entre os modos automático e manual. A direção de dobra é no sentido horário, com fixação hidráulica tanto na matriz de fixação quanto na matriz de pressão, garantindo uma fixação segura do material.

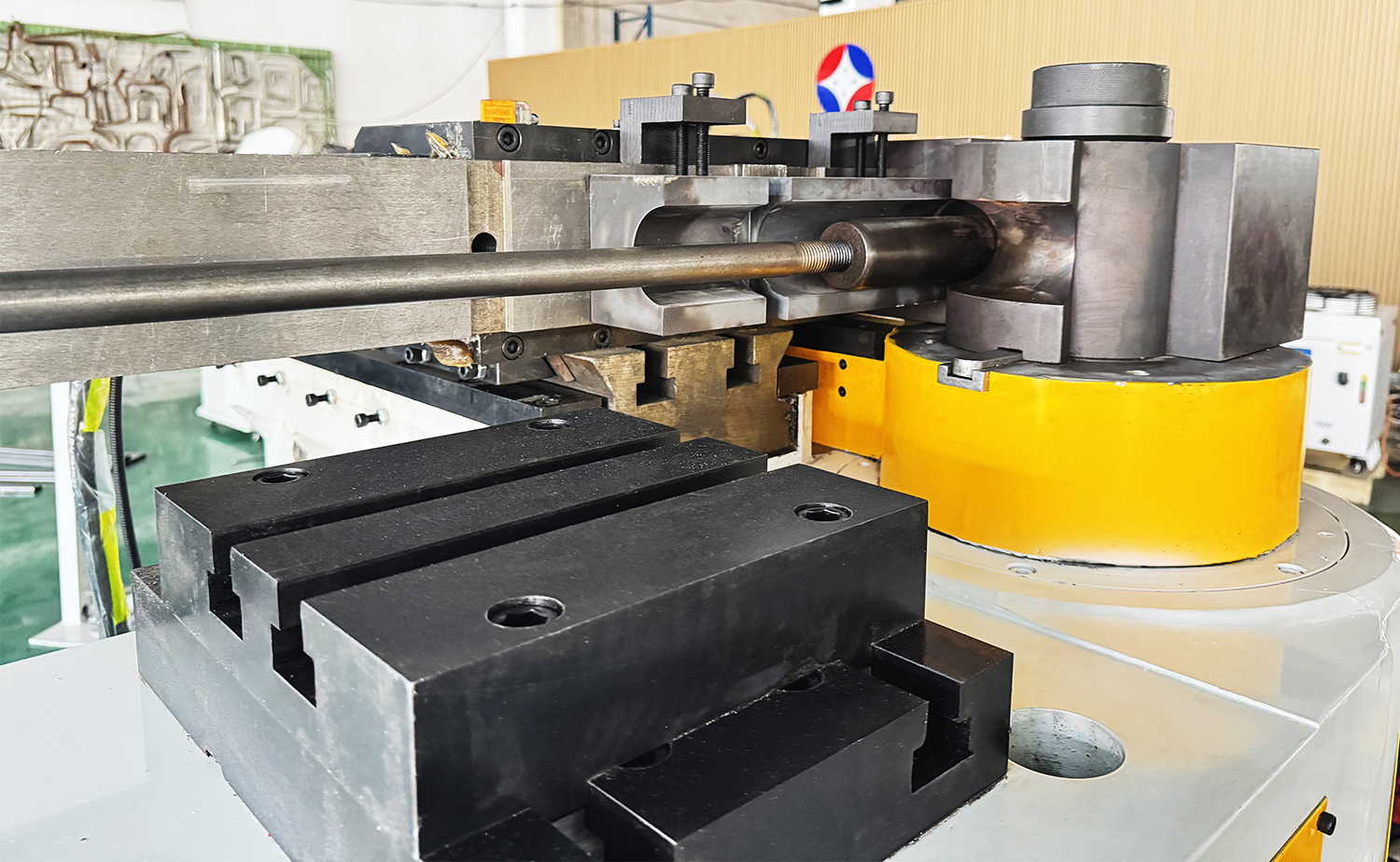

Mecanismo de Dobra

A matriz de pressão hidráulica de ação direta com uma válvula de velocidade ajustável garante uma operação suave. A máquina pode armazenar até 16 programas, cada um com capacidade para 16 dobras, e inclui compensação de retorno elástico programável para resultados precisos.

Alimentação e Rotação

O eixo de dobra é acionado por cilindro, enquanto a alimentação e a rotação são manuais, proporcionando fácil controle e personalização para diversas tarefas.

Manuseio de materiais

Dobras repetíveis e de alta qualidade podem ser obtidas em aço, aço inoxidável, alumínio, titânio e latão. O pedal permite o início rápido dos ciclos de flexão.

Acessórios e energia

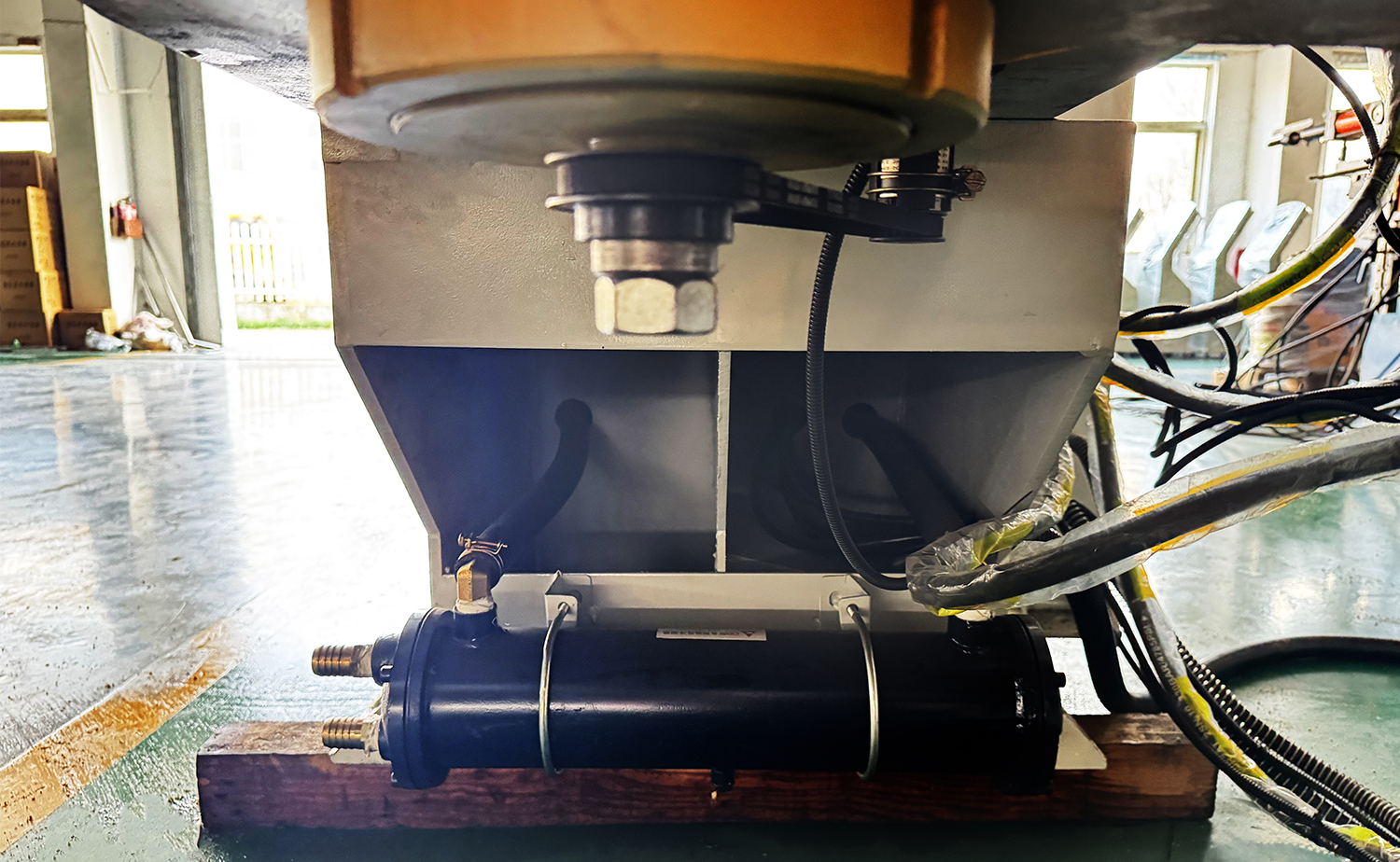

Inclui resfriamento a água, ferramentas de dobramento, um suporte de matriz alisadora, uma haste de mandril e uma caixa de ferramentas com ferramentas ajustadas. Configurações elétricas disponíveis em 220V, 380V ou 415V trifásico.

Tabela de parâmetros

Parâmetro Técnico Principal

Modelo SB-75NC SB-89NC SB-100NC SB-115NC SB-133NC SB-168NC
Tubo máximo O.D. 75×4,0mm 89×6,0mm 100×6,0mm 115×8,0mm 133×10mm 168×14mm
Tubo redondo inoxidável 65×2,0mm 75×2,0mm 85×3,0mm 100×3,0mm 125×3,5mm 145×6,0mm
Tubo quadrado de aço suave 60×3,0mm 75×3,0mm 75×4,0mm 85×4,0mm 100×4,0mm 120×6,0mm
Máx. Viagem do Manual 3500 milímetros 4000 milímetros 4000 milímetros 4200 milímetros 5600 milímetros 5700 milímetros
Máx. Raio de curvatura 350 milímetros 400 milímetros 420 milímetros 450 milímetros 500 milímetros 800 milímetros
Máx. Ângulo de flexão 190° 190° 190° 190° 190° 190°
Dobrando números de tubos 16 peças 16 peças 16 peças 16 peças 16 peças 16 peças
Máx. Pressão 14MPa 14MPa 16 MPa 16 MPa 16 MPa 18MPa
Potência do motor 7,5 kW 11 kW 15 kW 15 kW 22 kW 33 kW
Demensão 4600×1300×1300 milímetros 5200×1300×1400 milímetros 5300×1400×1450 milímetros 5700×1800×1450 milímetros 7500×1900×1450 milímetros 8500×2200×1800 milímetros
Peso 2.800kg 3.800kg 4200kg 5.800kg 7.200kg 14.000kg
