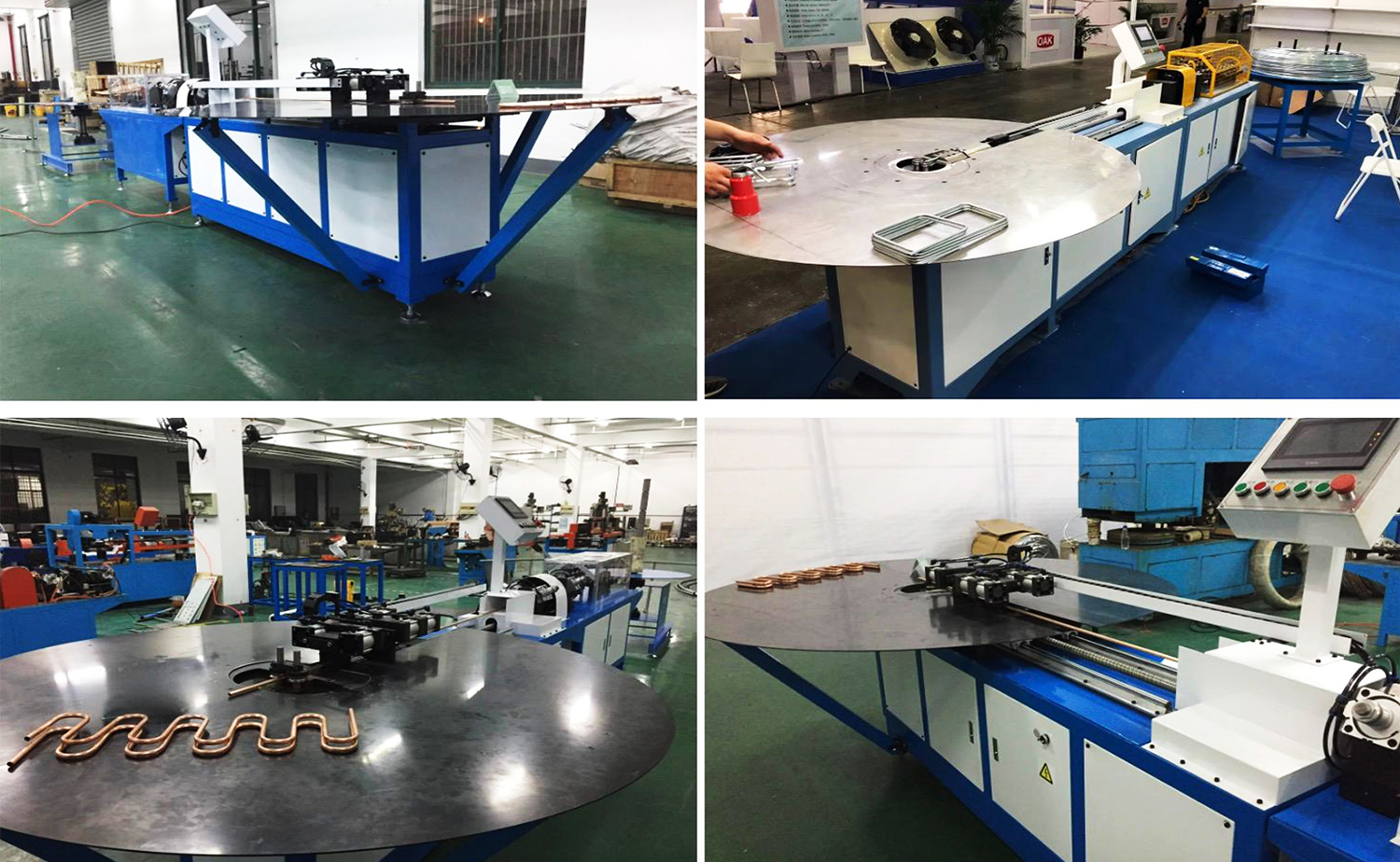

Dobrador serpentino totalmente automático série SB-20CNC

Voltar

  • Dobrador serpentino totalmente automático série SB-20CNC
  • Dobrador serpentino totalmente automático série SB-20CNC
  • Dobrador serpentino totalmente automático série SB-20CNC
  • Dobrador serpentino totalmente automático série SB-20CNC

Características

Parâmetros Básicos

Vídeo

Aplicações Industriais

Fale Conosco

Características

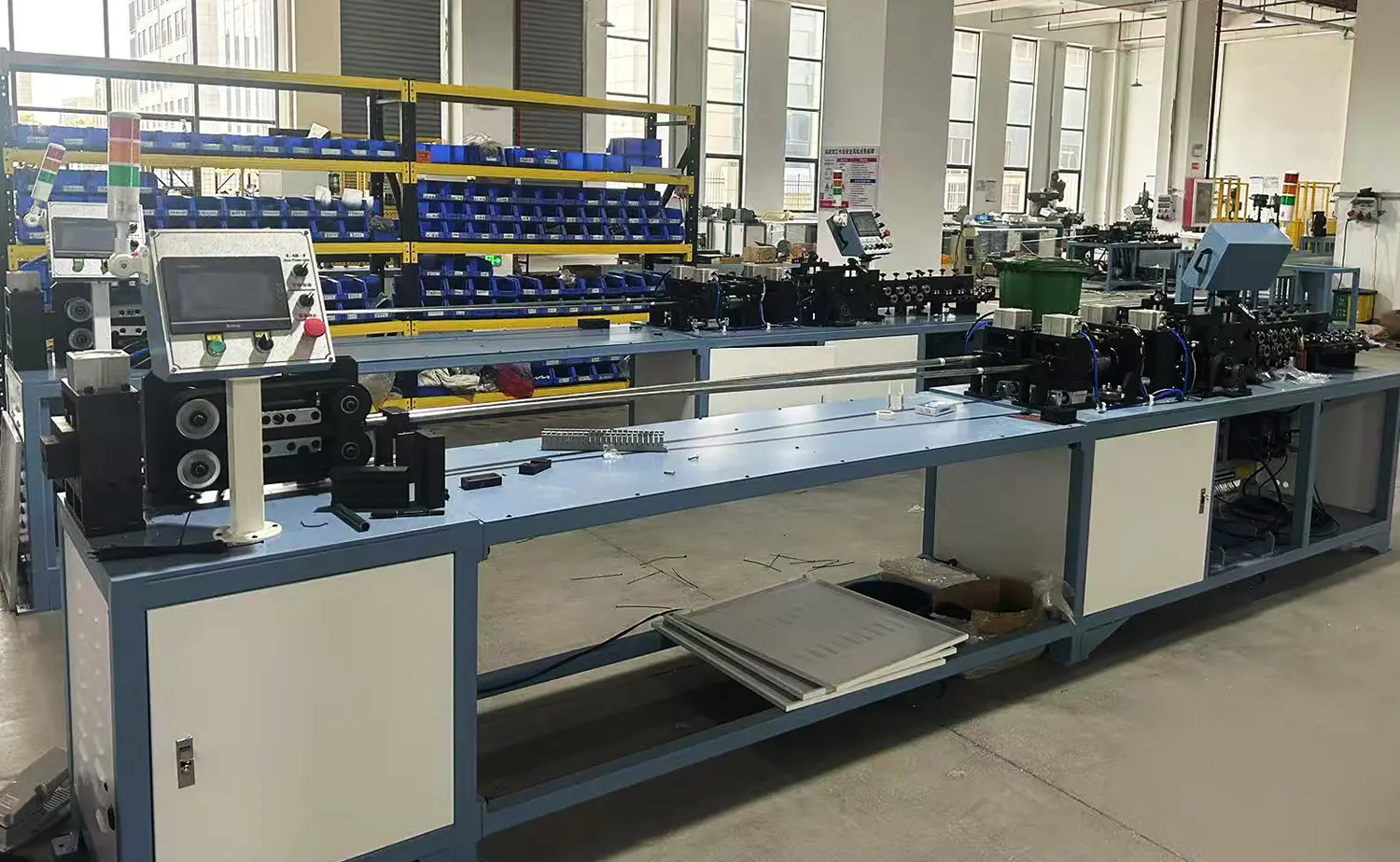

A dobradeira serpentina totalmente automatizada integra desbobinamento, endireitamento, corte e dobra em uma única operação, projetada especificamente para processar tubos únicos de alumínio, cobre ou Bundy. Comparado aos métodos manuais tradicionais, este sistema automático aumenta significativamente a eficiência e reduz os custos de mão-de-obra.

Uma matriz de fixação de três partes minimiza a distorção do tubo, garantindo arestas de corte suaves e precisas. A concentricidade de alta precisão é mantida, garantindo excelente qualidade de soldagem nos processos subsequentes. O sistema de corte sem cavacos utiliza corte rotativo de 360° com fixação em dois pontos, garantindo cortes limpos sem perda de material.

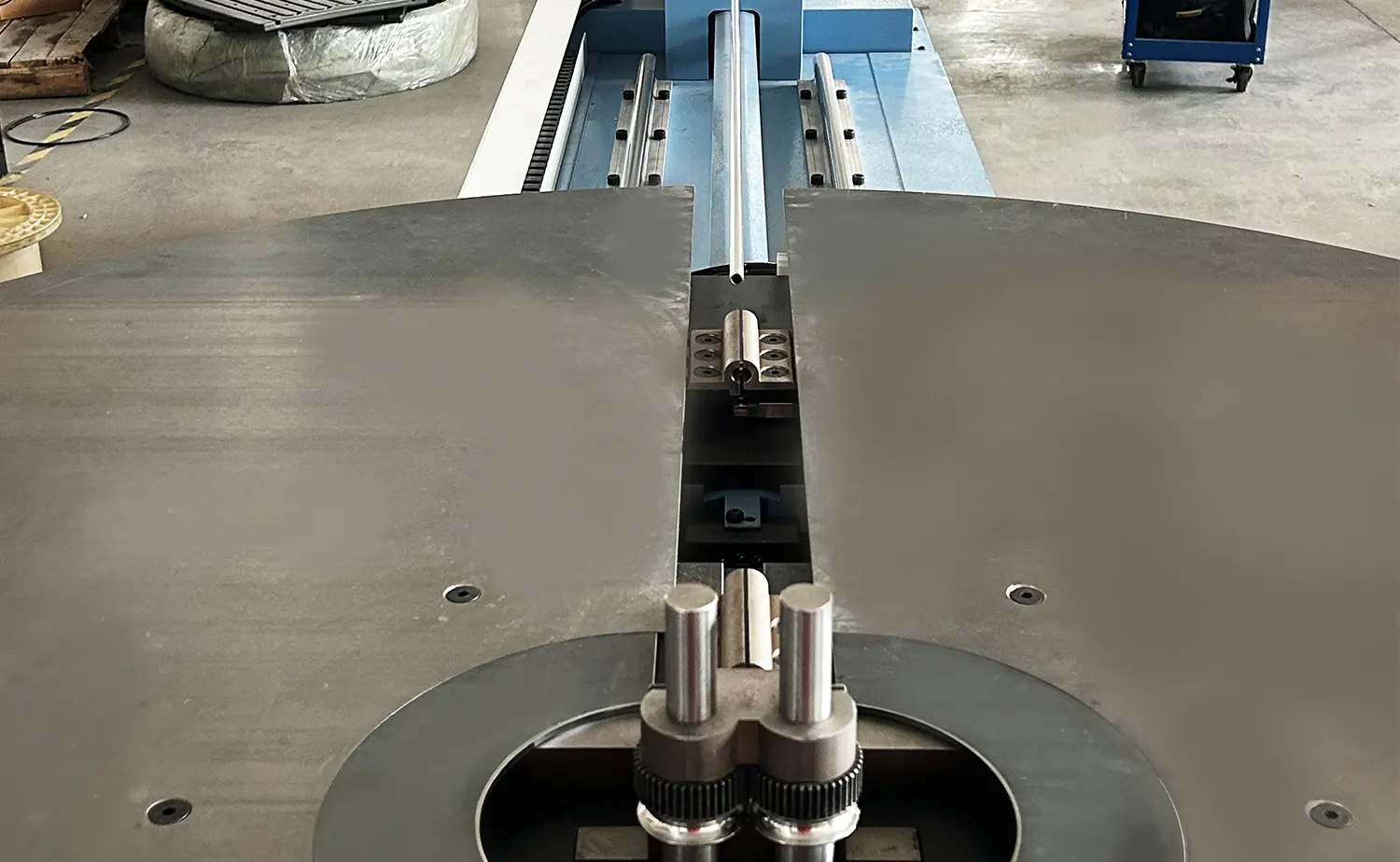

A máquina possui um sistema de dobra servo-controlado patenteado, projetado para obter ângulos e direções de dobra precisos. Ferramentas de dobra especialmente projetadas garantem raios de curvatura consistentes com deformação mínima, resultando em dobras visualmente atraentes e de alta qualidade.

Tabela de Parâmetros

Parâmetro Técnico Principal

Parâmetro Dados
Material do tubo Tubo de cobre/tubo de alumínio/tubo Bundy
Pressão do ar 0,5-0,6 MPa
Pressão Hidráulica 5-7 MPa
Diâmetro do tubo Φ3-20 mm (mudança de molde)
Espessura da parede do tubo 0,3-1,5mm
Capacidade de flexão Tubo único
Ângulo de flexão 1~210 graus
Raio de curvatura R11~R50 (mudança de molde)
Tempos de flexão Até 110 vezes/ciclo
Comprimento de alimentação 10-700 mm/tempo, pode alimentar várias vezes
Tamanho da mesa Φ1-5 m (pode ser personalizado)
Sistema de controle Controle PLC / Tela sensível ao toque
Potência do motor 9 kW
Sistema Elétrico 380 V, 50 Hz, trifásico (personalizado)
Dimensão 2350×780×1590 mm 1570×530×1170 mm (Tabela Excluída)

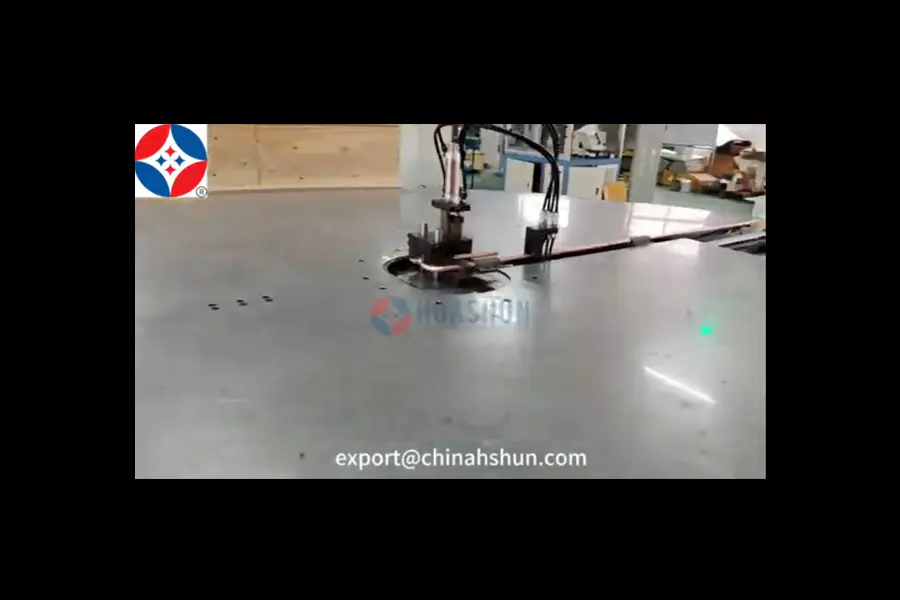

Vídeo
