Máquina curvadora de tubo multi-raio totalmente automática série CNC M

Voltar

  • Máquina curvadora de tubo multi-raio totalmente automática série CNC M
  • Máquina curvadora de tubo multi-raio totalmente automática série CNC M
  • Máquina curvadora de tubo multi-raio totalmente automática série CNC M
  • Máquina curvadora de tubo multi-raio totalmente automática série CNC M
  • Máquina curvadora de tubo multi-raio totalmente automática série CNC M
  • Máquina curvadora de tubo multi-raio totalmente automática série CNC M
  • Máquina curvadora de tubo multi-raio totalmente automática série CNC M

Características

Parâmetros Básicos

Vídeo

Aplicações Industriais

Fale Conosco

Características

Precisão e Controle

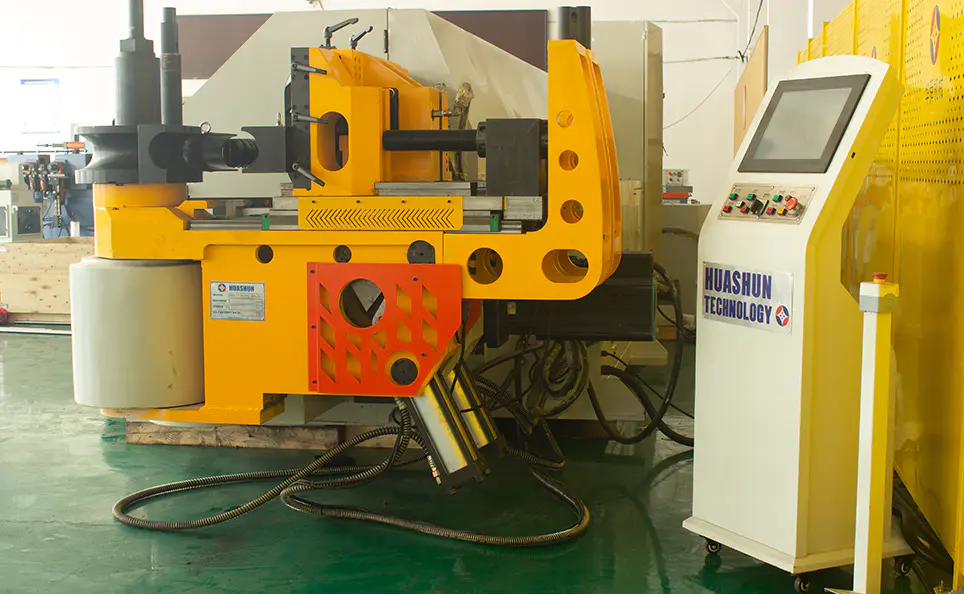

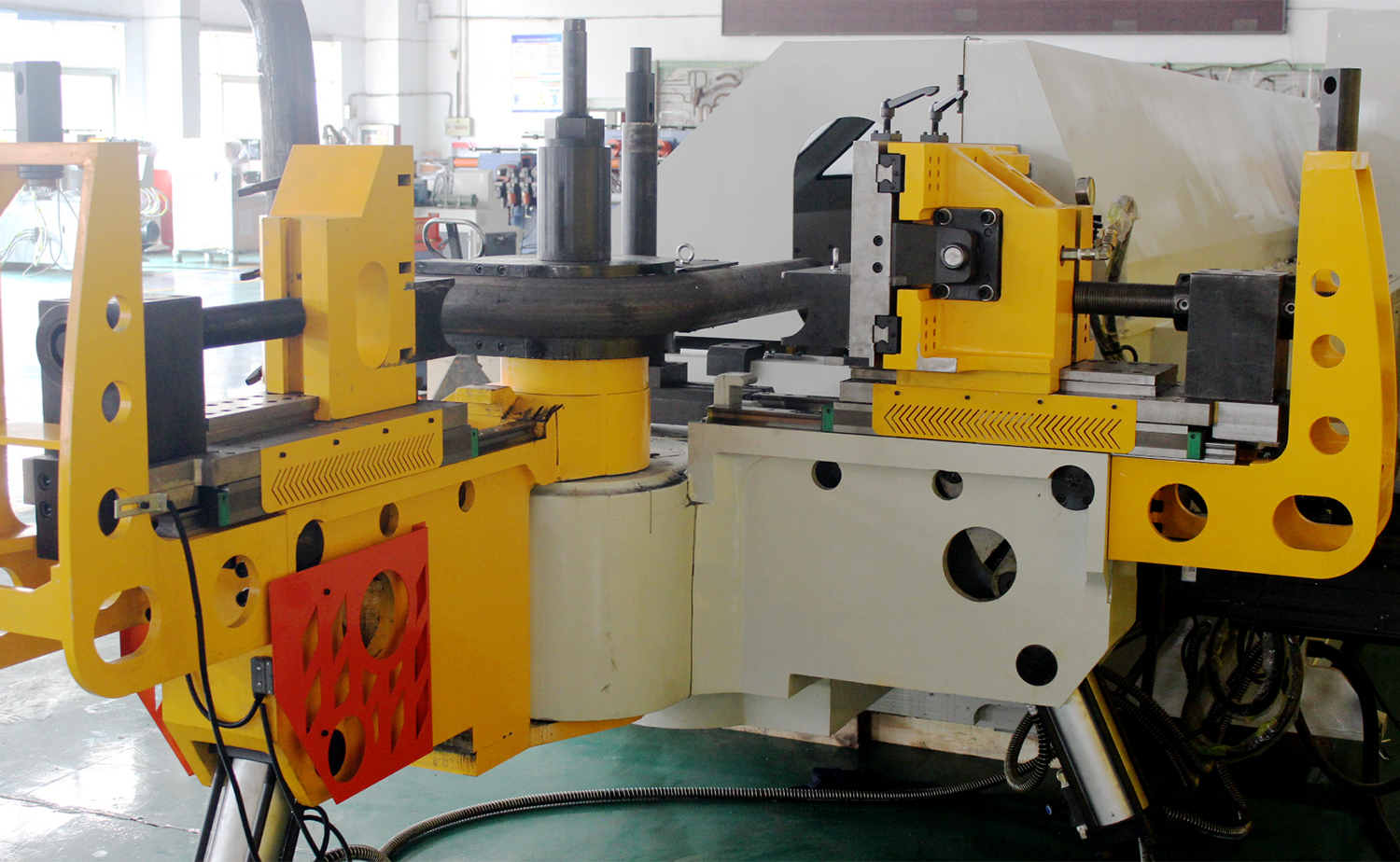

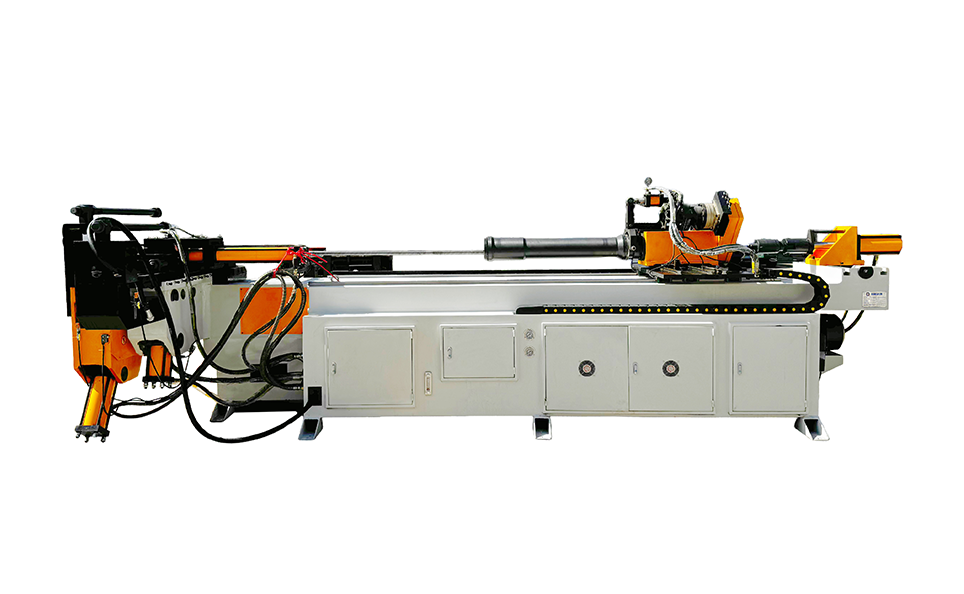

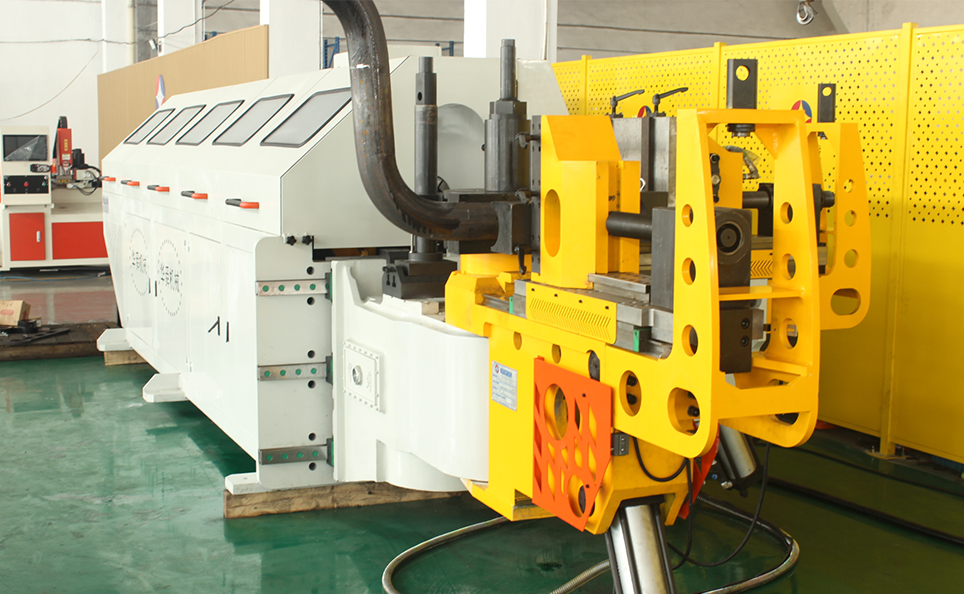

A SB-75CNC é uma dobradeira de tubos totalmente automática e econômica que oferece dobra de alta precisão. Seus três eixos programáveis, acionados por servomotores para alimentação e rotação, garantem dobramento preciso para diversos materiais.

Opções flexíveis de dobra

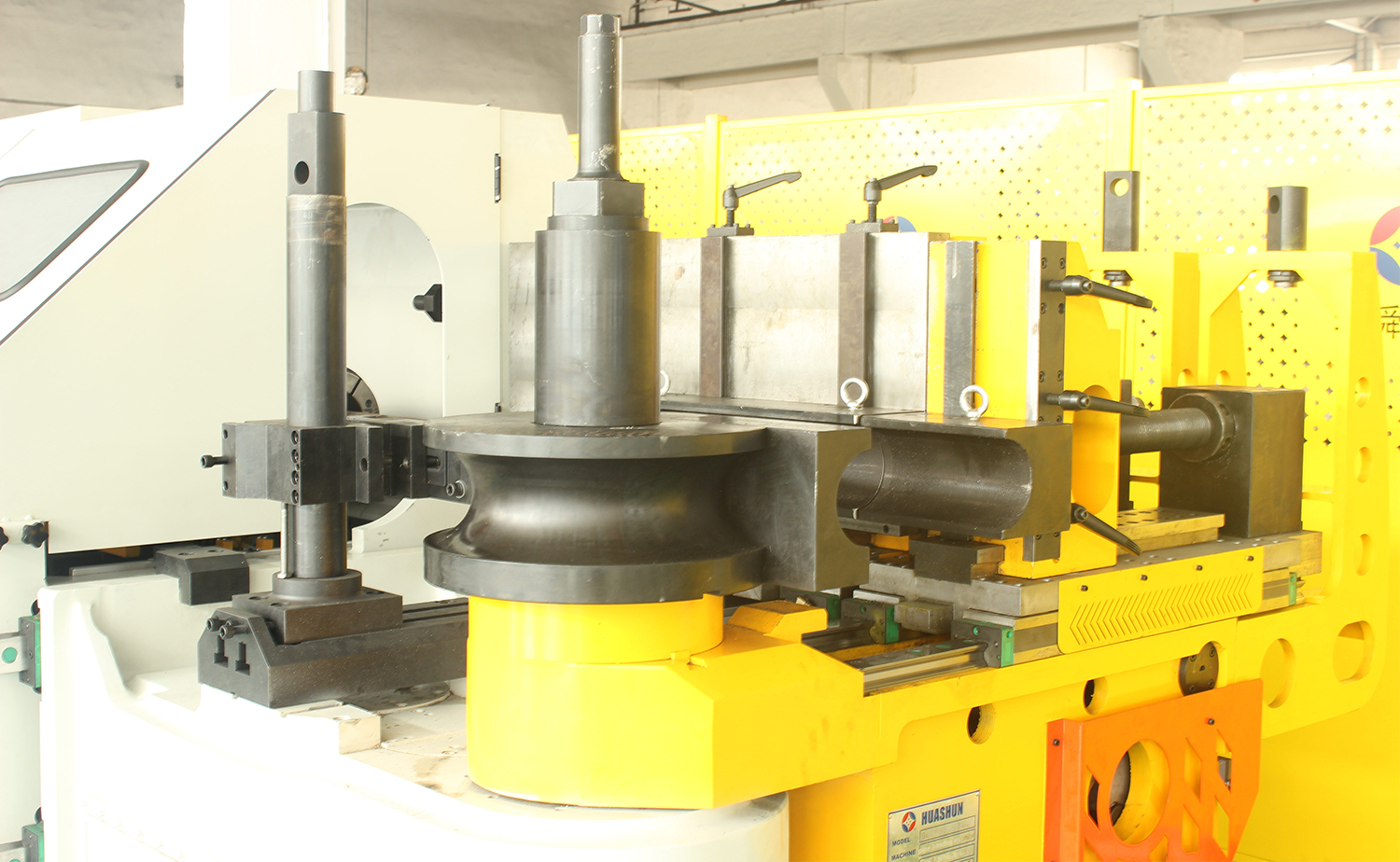

A máquina oferece dois modos de dobra: uma dobradeira de tubos hidráulica para aplicações gerais e uma dobradeira de tubos servo CNC para controle e precisão avançados. A matriz de pressão hidráulica ajuda a manter uma qualidade de dobra consistente durante todo o processo.

Lubrificação e Manutenção

Um sistema de lubrificação de mandril reduz o atrito e o desgaste, garantindo uma operação suave e eficiente. O sistema de lubrificação centralizado lubrifica todos os componentes móveis, ajudando a manter a máquina funcionando perfeitamente por mais tempo.

Controle de temperatura e interface do usuário

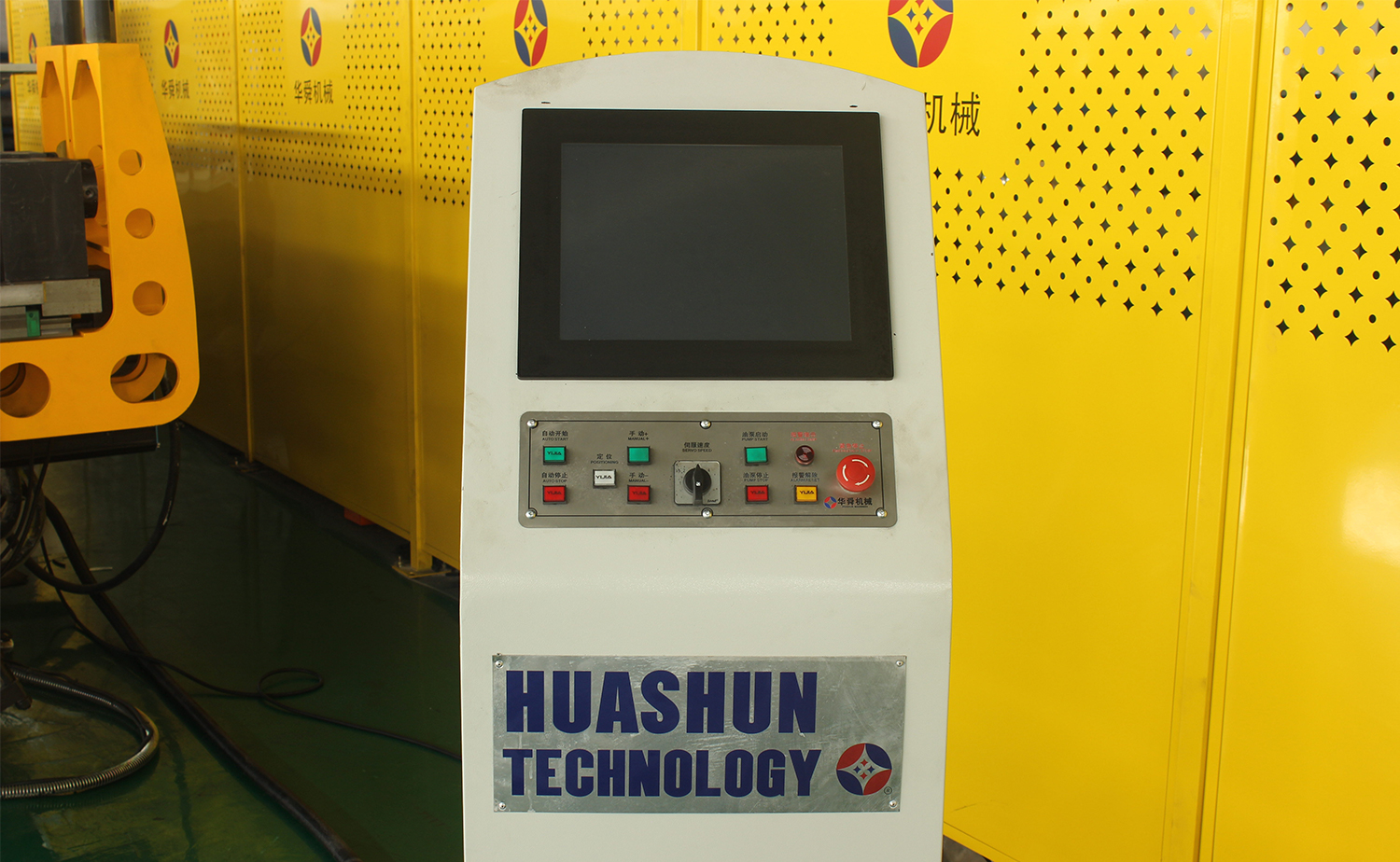

Equipado com um ventilador de refrigeração do gabinete elétrico, o SB-75CNC garante desempenho ideal mantendo uma temperatura consistente. O sistema PLC com tela de toque fornece uma interface intuitiva para fácil controle e monitoramento da máquina.

Tabela de Parâmetros

Parâmetro Técnico Principal

Modelo SB-75CNC SB-89CNC SB-115CNC SB-133CNC SB-168CNC
Aço macio 75×4,0 toneladas 89×6,0 toneladas 115×8,0 toneladas 133×12 toneladas 168×14 toneladas
Aço inoxidável 65×2,5 toneladas 76×3,0 toneladas 100×3,0 toneladas 125×3,0 toneladas 145×6,0 toneladas
Máx. Tubo Retângulo 63×3,0 toneladas 65×3,5 toneladas 100×3,5 toneladas 125×3,5 toneladas 145×6,0 toneladas
Máx. Raio de curvatura 350 milímetros 400 milímetros 450 milímetros 500 milímetros 800 milímetros
Máx. Ângulo de flexão 190° 190° 190° 190° 190°
Máx. Comprimento Efetivo do Mandril 2.800 milímetros 3000 milímetros 3500 milímetros 3500 milímetros 3000 milímetros
Precisão de Dobra ±0,1° ±0,1° ±0,1° ±0,15° ±0,15°
Velocidade de flexão 90mm/s 80mm/s 50mm/s 30mm/s 15mm/s
Precisão de Alimentação ±0,1° ±0,1° ±0,1° ±0,1° ±0,1°
Velocidade de alimentação 950 mm/s 900mm/s 800 milímetros/s 600mm/s 350 milímetros/s
Precisão de rotação ±0,1° ±0,1° ±0,1° ±0,1° ±0,1°
Velocidade de rotação 165mm/s 150 mm/s 120mm/s 100mm/s 100mm/s
Máx. Raio de curvatura Difference 70 75 80 100 120

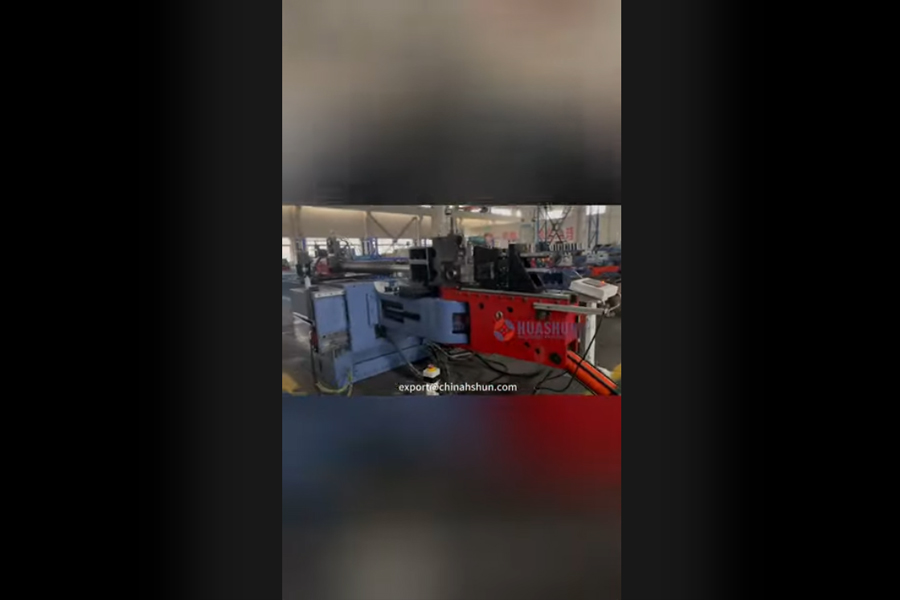

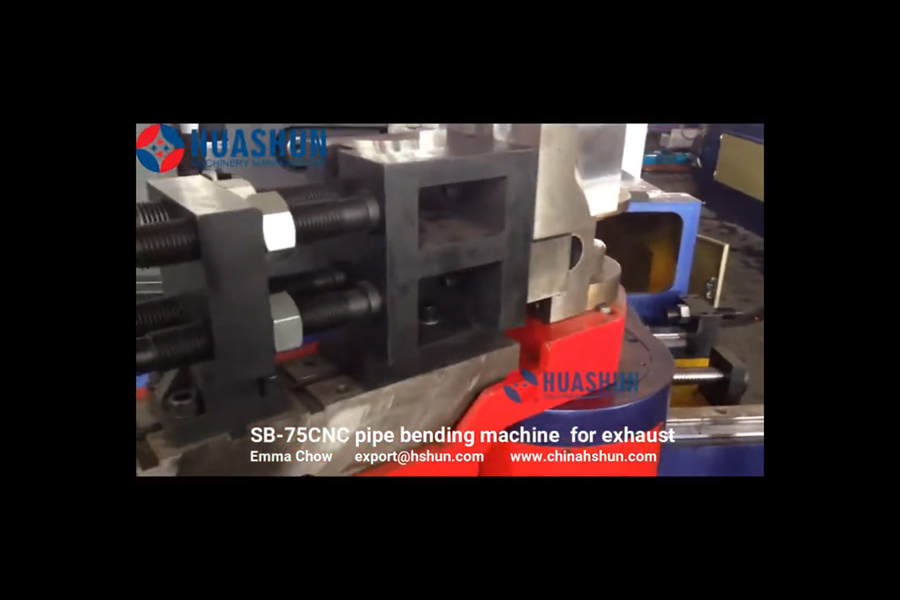

Vídeo
