Dobrador de tubo hidráulico de mandril série NC S com configuração de programa fácil

Voltar

  • Dobrador de tubo hidráulico de mandril série NC S com configuração de programa fácil
  • Dobrador de tubo hidráulico de mandril série NC S com configuração de programa fácil
  • Dobrador de tubo hidráulico de mandril série NC S com configuração de programa fácil
  • Dobrador de tubo hidráulico de mandril série NC S com configuração de programa fácil

Características

Parâmetros Básicos

Vídeo

Aplicações Industriais

Fale Conosco

Características

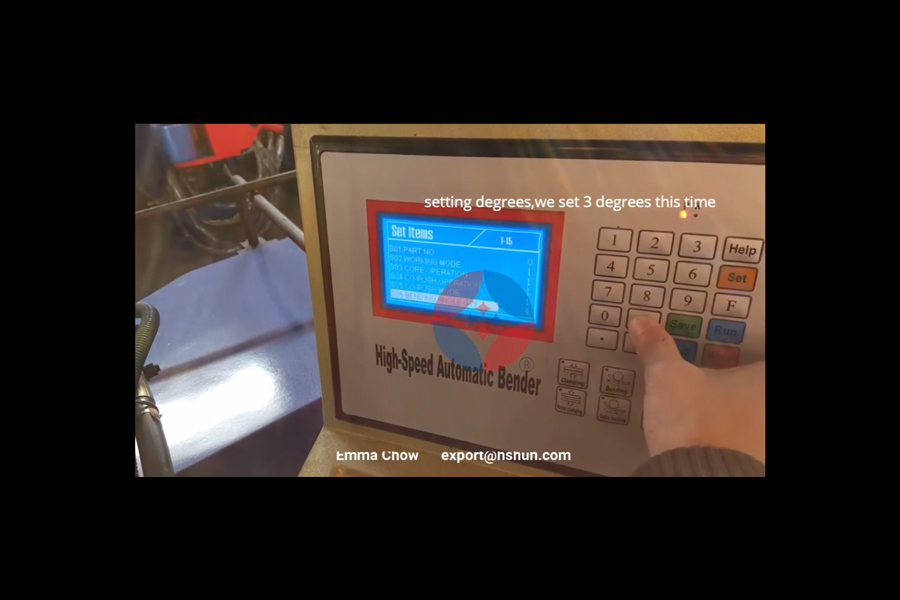

Operação e Controle

A Interface Humana proporciona fácil alternância entre os modos automático e manual. A máquina possui uma direção de curvatura padrão no sentido horário e fixação totalmente hidráulica na matriz de fixação e na matriz de pressão para um manuseio seguro do material. O sistema hidráulico é organizado em uma configuração nivelada para estabilidade.

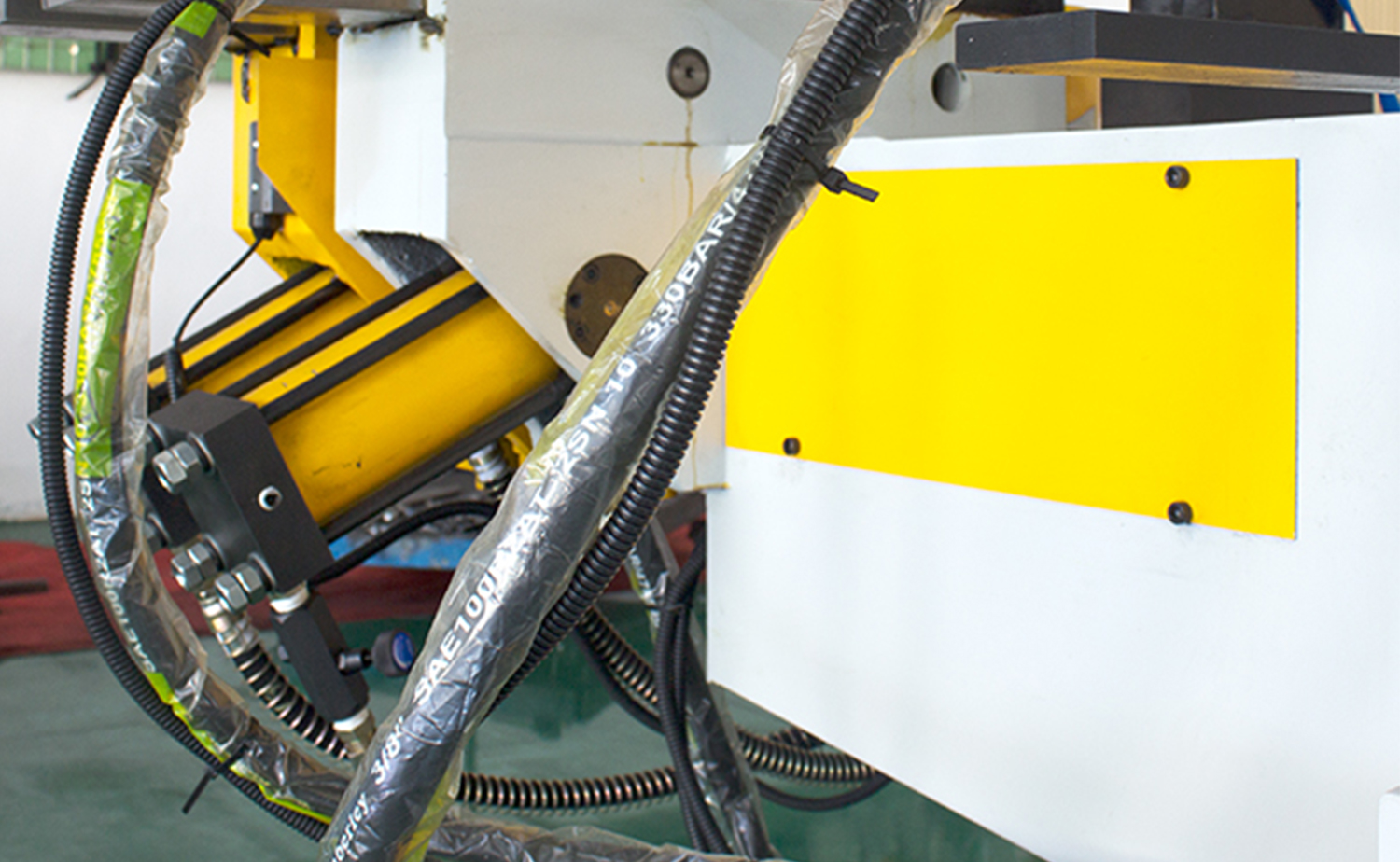

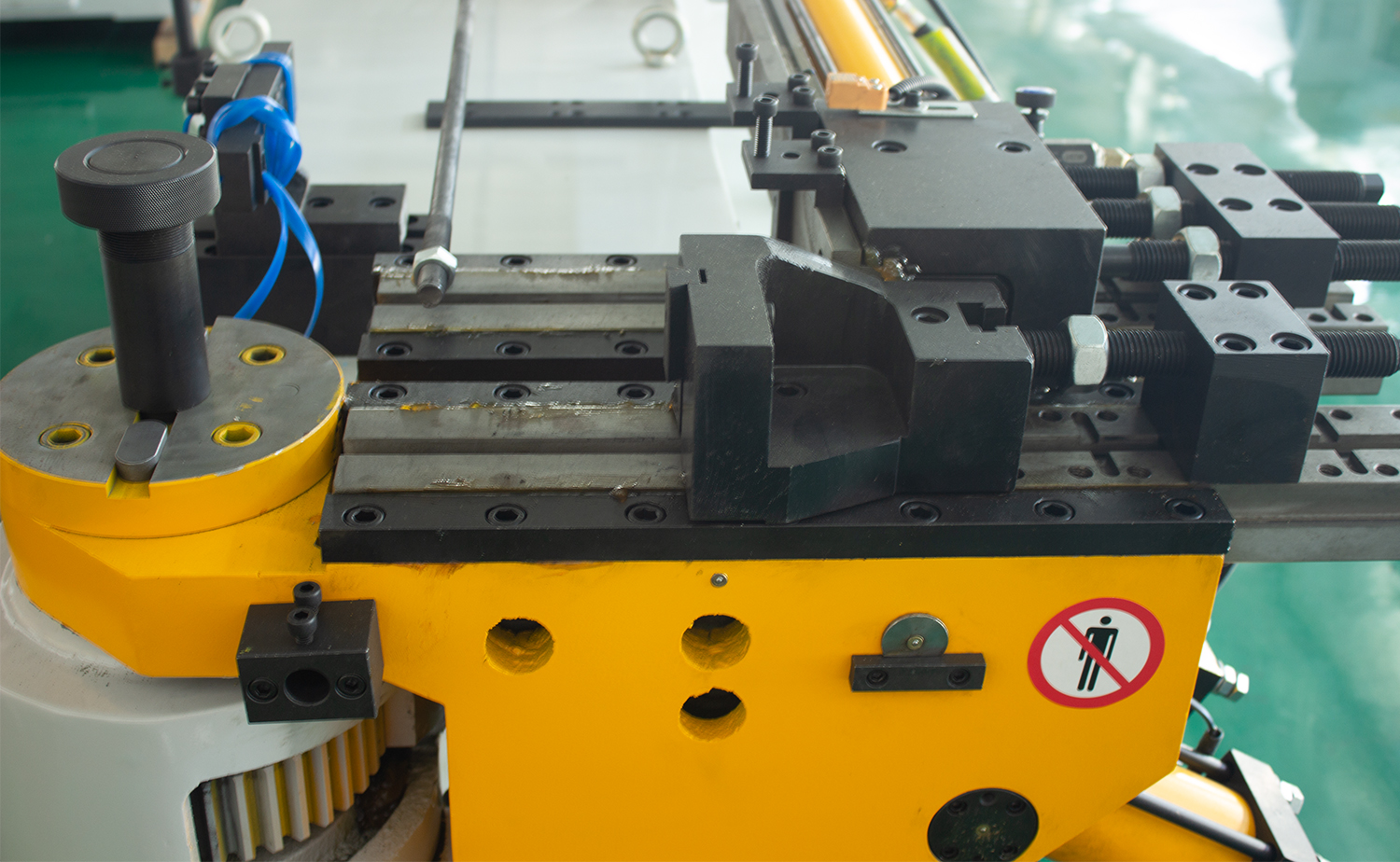

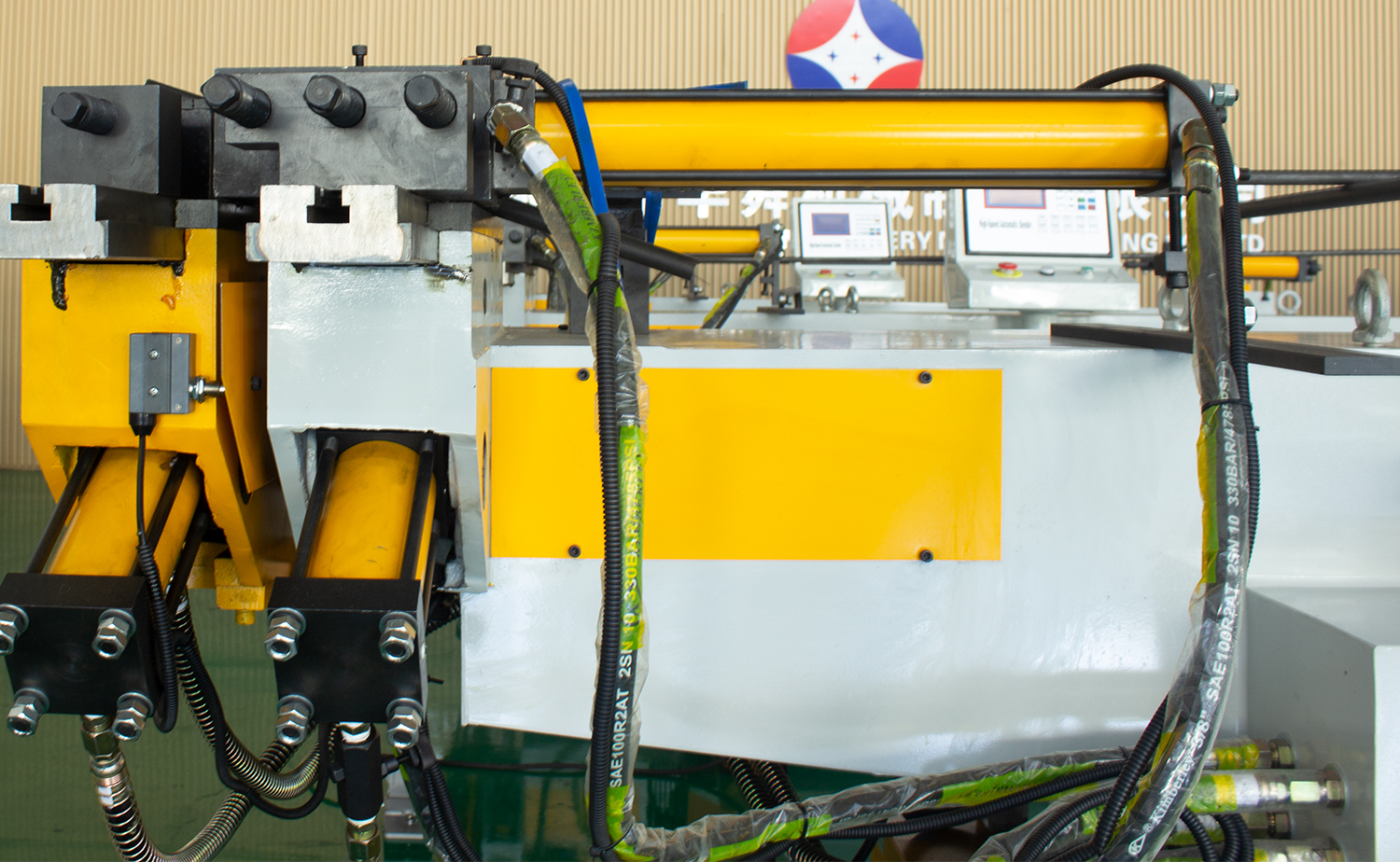

Sistema de dobra

Ele usa uma matriz de pressão hidráulica de ação direta com uma válvula de velocidade ajustável. A máquina armazena até 16 programas, cada um suportando até 16 dobras, e inclui configurações programáveis ​​de retorno elástico do material para cada ângulo de dobra.

Machados e Alimentação

O eixo de curvatura é acionado por cilindro, enquanto os eixos de alimentação e rotação são manuais, oferecendo flexibilidade e facilidade de operação.

Compatibilidade de materiais

A máquina oferece dobras precisas e repetíveis em materiais como aço, aço inoxidável, alumínio, titânio e latão. Um mecanismo de partida por pedal permite o início rápido do ciclo.

Acessórios incluídos

Inclui resfriamento a água, ferramentas para dobra de tração, um suporte de matriz alisadora e uma haste de mandril. Também vem com um manual de operação, caixa de ferramentas e ferramentas ajustáveis. Disponível com opções elétricas flexíveis (trifásico 220 V, 380 V ou 415 V).

Tabela de Parâmetros

Parâmetro Técnico Principal

Modelo SB-38NC SB-50NC SB-63NC
Tubo máximo O.D. 38×2,0mm 50×2,5mm 63×3,5mm
Tubo redondo inoxidável 32×1,5mm 45×1,5mm 50×2,0mm
Tubo quadrado de aço suave 25×2,0mm 40×2,0mm 45×3,0mm
Máx. Viagem do Manual 1700 milímetros 2.200 milímetros 2.400 milímetros
Máx. Raio de curvatura 200 milímetros 250 milímetros 300 milímetros
Máx. Ângulo de flexão 190° 190° 190°
Dobrando números de tubos 16 peças 16 peças 16 peças
Máx. Pressão 12MPa 12MPa 14 MPa
Potência do motor 4 kW 5,5 kW 7,5 kW
Demensão 2400×750×1200 milímetros 2950×850×1200 milímetros 3300×850×1250 milímetros
Peso 700kg 1100kg 1400kg

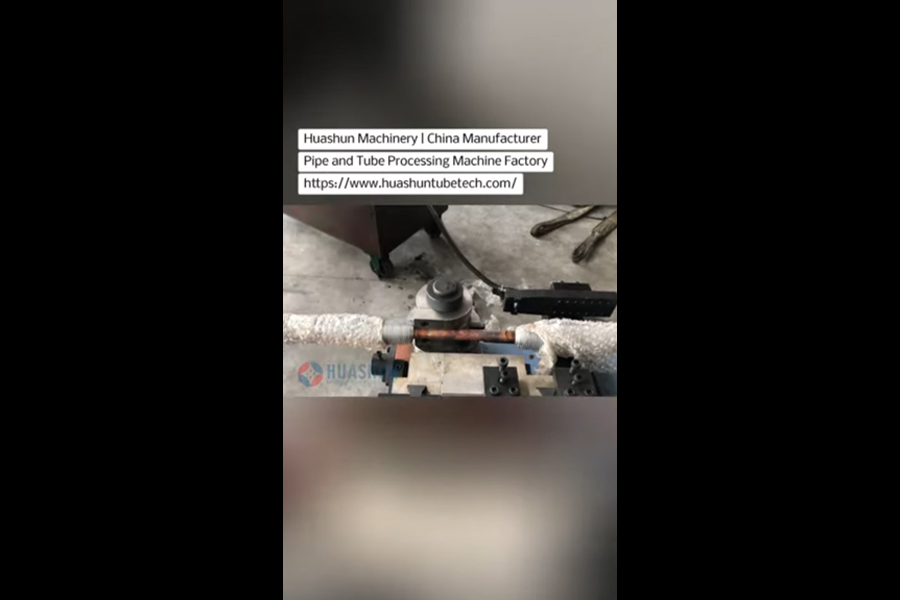

Vídeo
