Máquina de corte automática sem cavacos para endireitamento de tubo SC-4-1000A

Voltar

  • Máquina de corte automática sem cavacos para endireitamento de tubo SC-4-1000A
  • Máquina de corte automática sem cavacos para endireitamento de tubo SC-4-1000A
  • Máquina de corte automática sem cavacos para endireitamento de tubo SC-4-1000A

Características

Parâmetros Básicos

Vídeo

Aplicações Industriais

Fale Conosco

Características

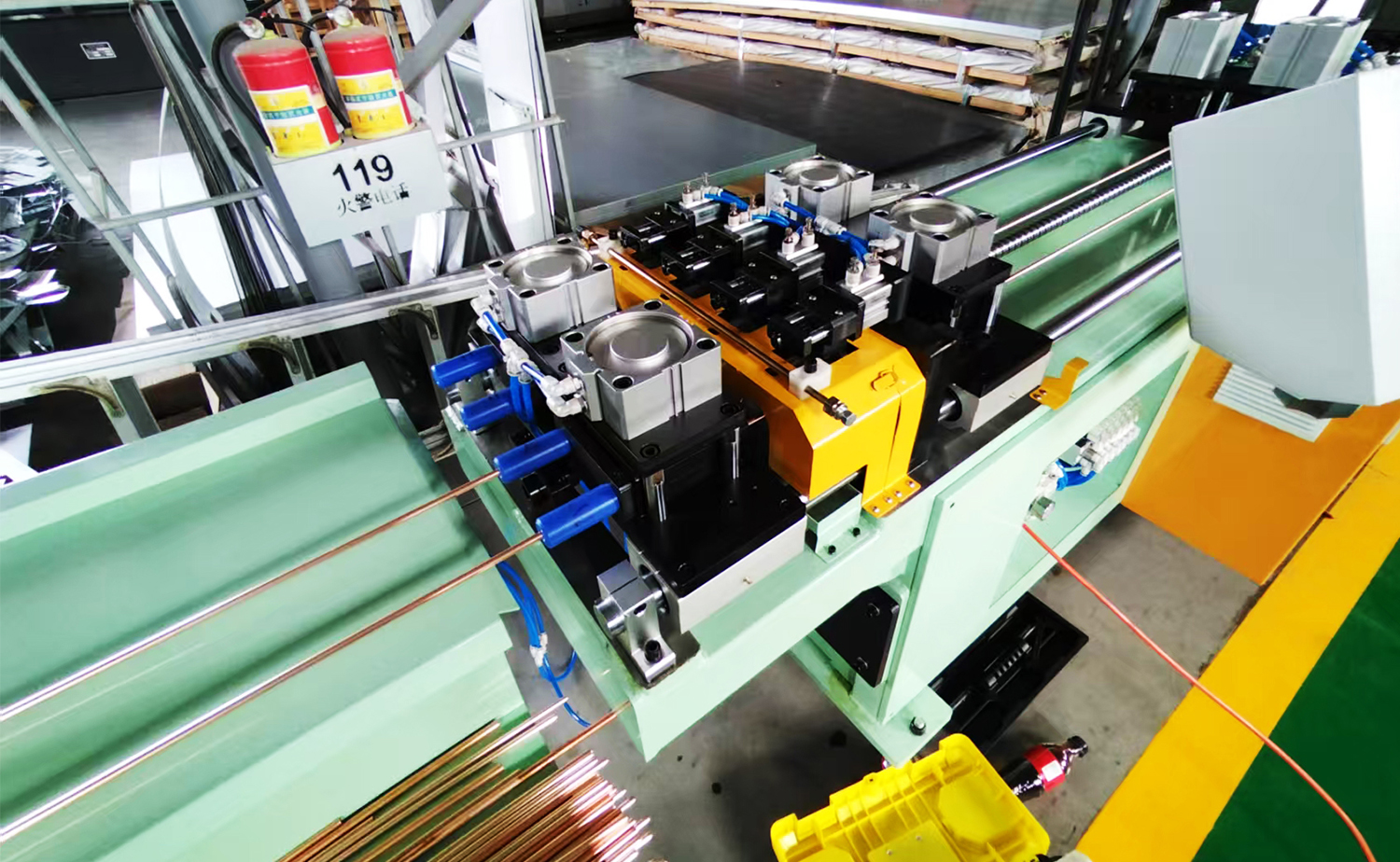

1. O design da matriz de fixação em três partes reduz efetivamente a distorção do tubo, proporcionando uma superfície de corte limpa e lisa para resultados ideais.
2.Com concentricidade precisa, a máquina garante excelente alinhamento, contribuindo para soldas de alta qualidade nas etapas subsequentes de processamento.
3. Utilizando tecnologia de corte sem cavacos, o sistema possui corte rotativo de 360° e fixação de ponto duplo, proporcionando cortes eficientes e precisos enquanto minimiza o desperdício.

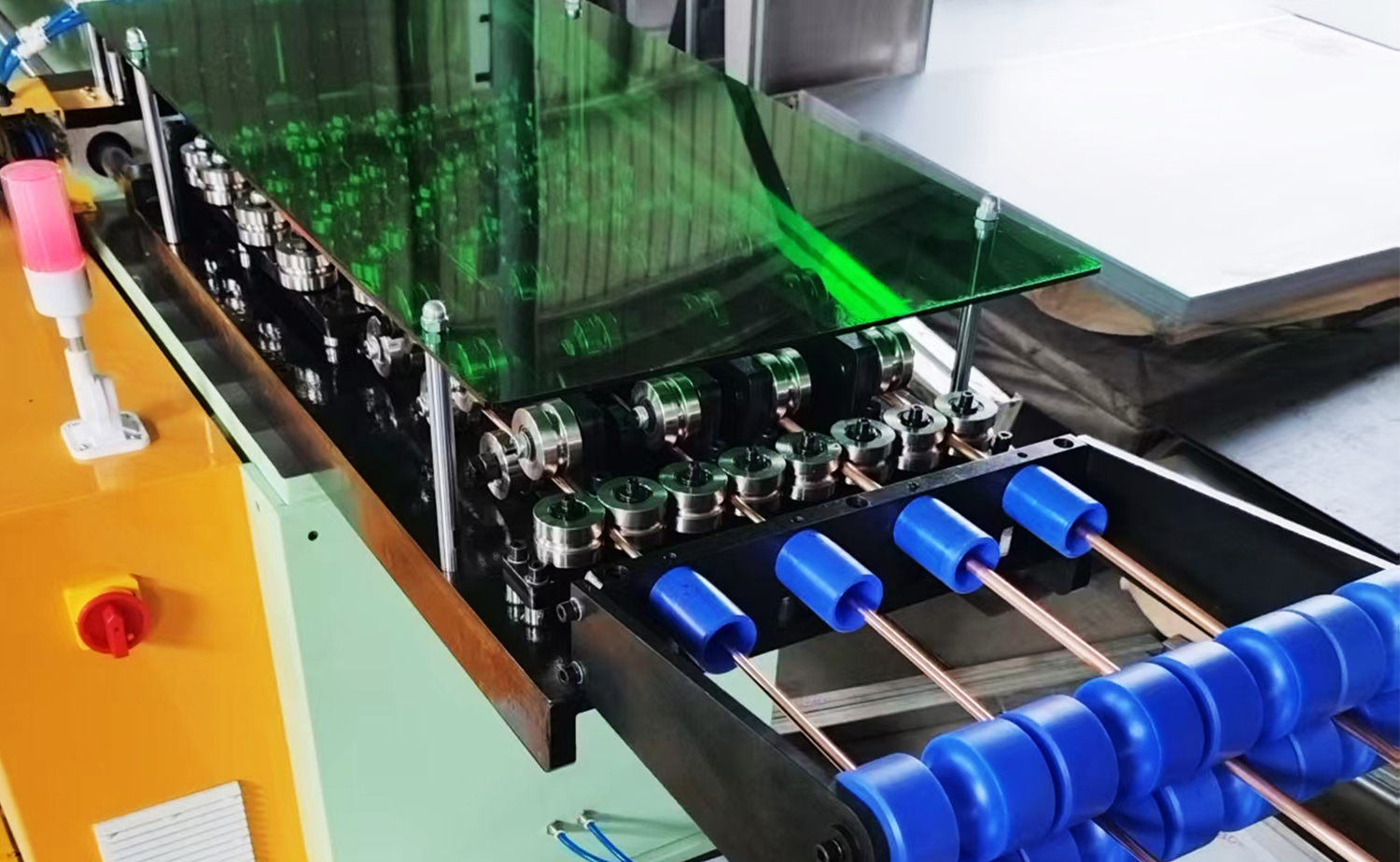

4.A roda de endireitamento de náilon, combinada com uma correia de borracha em forma de "U", guia suavemente o tubo, evitando qualquer dano ou arranhões na superfície durante a operação.

Tabela de Parâmetros

Parâmetro Técnico Principal

Artigo Parâmetro Observação
Materiais Tipo Tubo de cobre TP2 (M/M2), alumínio macio 6063 ou produtos padrão equivalentes
OD e espessura de cobre DE: ø16, ø18, ø22, ø28; Espessura da parede: 1-2mm
Dimensões e peso da bobina Tipo desenrolado (carretel de madeira OD: 1070mm, espessura: 300mm); Furo interno: 136mm
Capacidade de processamento Número de cortes por ciclo 1 peça 1 1 1 1 layout
Comprimento de corte Mínimo: ≥60mm; Máx.: 10.000 mm
Curso de alimentação único 1000mm (alimentação por parafuso de esfera do servo motor)
Eficiência de Produção 6 cortes/min (L=1000mm, tubo ø16 como exemplo) varia com diâmetro e espessura
Precisão de processamento Tolerância de retidão ≤3‰ (quando L < 1000mm)
Tolerância de comprimento -L < 100mm: ±0,2mm-
-100–600mm: ±0,5mm
-600–1800mm: 0–1mm
-1800–4200mm: 0–3mm
Planicidade da extremidade de corte ≤±0,5mm (L ≤ 1000mm)
Condição da superfície Sem arranhões, puxões ou amassados visíveis nos tubos de cobre/alumínio
Meio Ambiente Poder 4 kW
Pressão do ar 0,5–0,7 MPa
Dimensões Unidade principal: 3500 (C) × 950 (L) × 1400 (A) mm
- Rack de coleta: 2.000 (C) × 950 (L) × 800 (A) mm
Pegada Total: 13.500 (C) × 1.250 (L) × 1.800 (A) mm (sugerido) rack de bobina 3m, rack de bobina para espaço principal da máquina 5m, comprimento da máquina 3,5m, rack de coleta 2m
Peso 2200KG

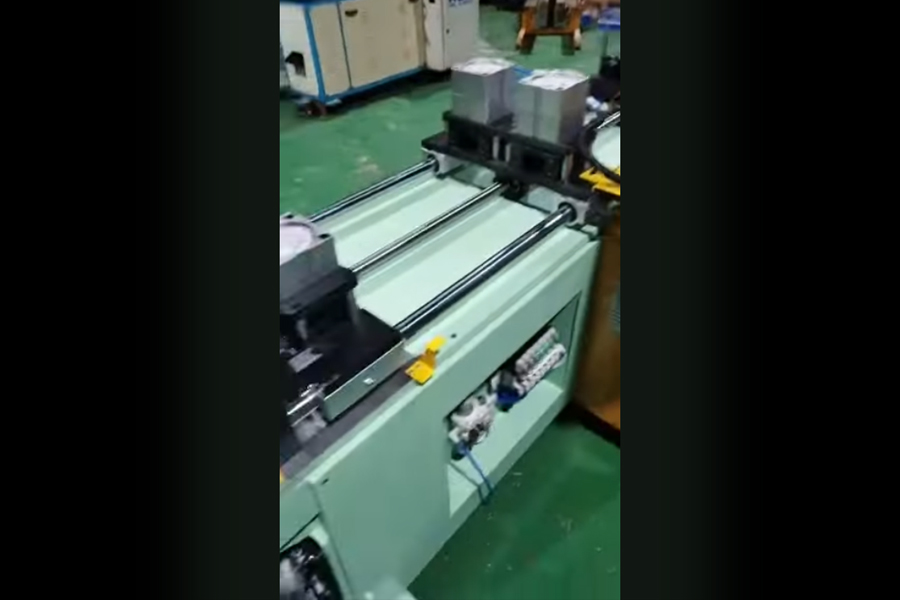

Vídeo
