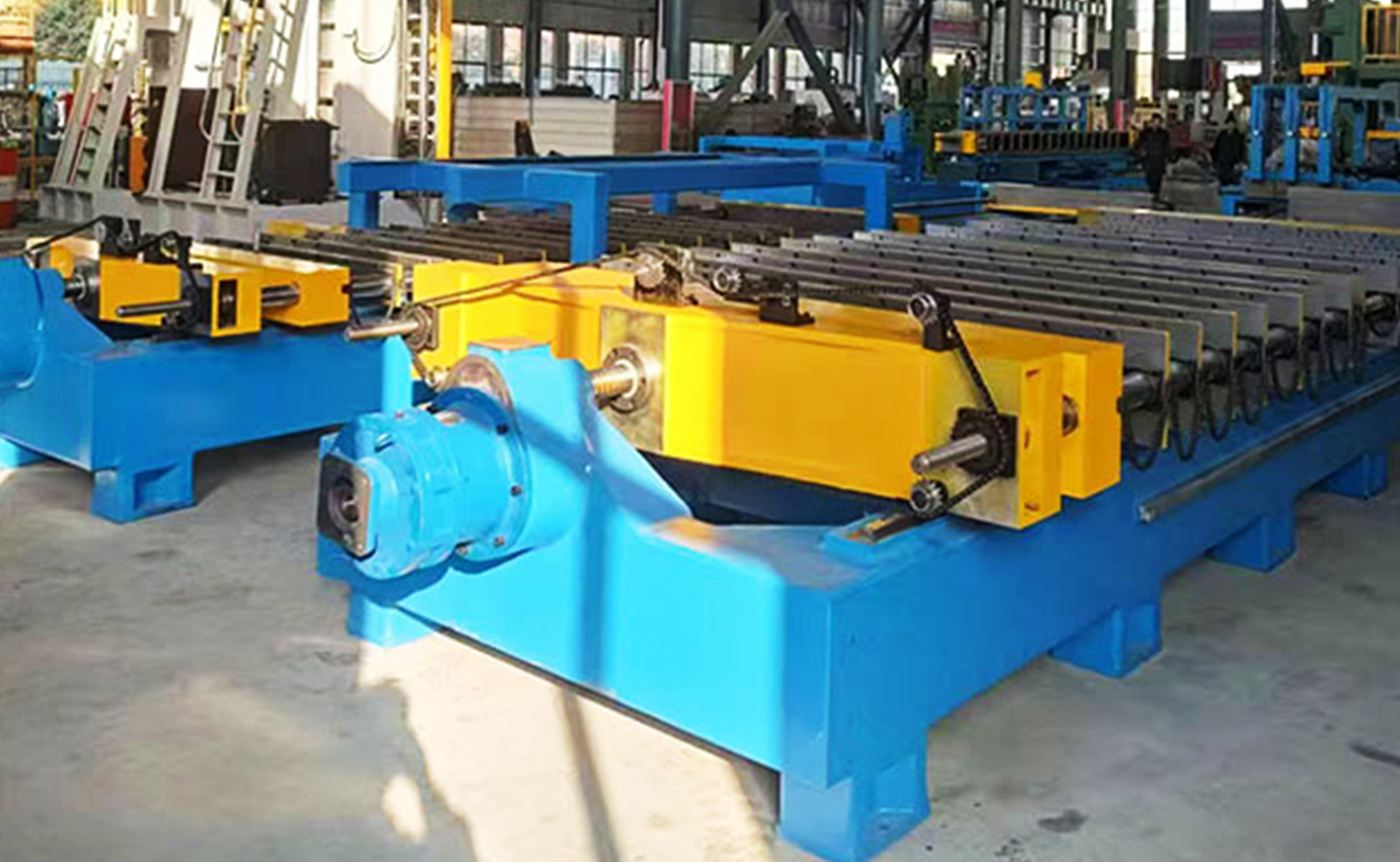

Expansor horizontal tipo servo 3500

Voltar

  • Expansor horizontal tipo servo 3500
  • Expansor horizontal tipo servo 3500

Características

Parâmetros Básicos

Vídeo

Aplicações Industriais

Fale Conosco

Características

Estrutura e Design: O design do pórtico horizontal permite abertura e fechamento automáticos para facilitar o carregamento e descarregamento do tubo.

Acionamento e controle: Um servo motor e tubo de controle de acionamento por parafuso esférico que se expande e alarga, com configurações ajustáveis ​​por meio de uma tela sensível ao toque.

Modos de operação:Oferece modos manuais e automáticos, com velocidades ajustáveis ​​para expansão e alargamento.

Automação:Ciclo de produção totalmente automatizado para operação consistente e suave.

Configuração rápida: Os parâmetros do produto e o armazenamento do modelo permitem trocas rápidas e tempo de inatividade mínimo.

Estrutura e estabilidade: A estrutura de alta rigidez garante precisão a longo prazo e estabilidade operacional.

Ajuste de comprimento: Ajuste de comprimento servo-acionado com posicionamento e travamento automático do suporte em forma de U.

Segurança e Ejeção:Inclui ejeção automática da peça e um sistema de travamento de segurança para operação segura.

Precisão e durabilidade: Os trilhos-guia lineares fornecem movimento preciso do molde e alta capacidade de carga para desempenho confiável.

Manutenção: Lubrificação automática e tanque de armazenamento de ar para operação suave e fácil manutenção.

Monitoramento da haste de expansão:Apresenta uma haste de expansão de alta resistência, design anti-dobra e monitoramento automático de deformação com alarmes.

Tabela de Parâmetros

Parâmetro Técnico Principal

Artigo Tipo Servo 5/8'' 3500 Tipo Servo 3/8'' 3500
Parâmetro Ф15,88mm X 50 Passos X 43,3 Distância da Linha X 6 Linhas X 36 Furos Ф9,52mm X 25 Passo X 21,65 Distância da Linha X 6 Linhas X 8 Furos
Altura da bobina 200~3500mm 200~3500mm
Altura do bico A (mm) 13-20 13-20
Altura do colar B (mm) 2.5 1.5
Comprimento de alargamento C (mm) 7 6
Ângulo do colar K (°) 60 60
Diâmetro da bala D1 (mm)
Diâmetro de alargamento D2 (mm) 16 9.68
Altura da ripa superior H1 (mm) ≤30mm ≤30mm
Altura inferior da ripa H2 (mm) ≤60mm ≤60mm
Espaçamento entre bordas E, F (mm) ≤50mm ≤50mm
Espessura do tubo 0,5 - 0,8mm 0,28 - 0,5 mm
Expandir tipo Acionamento por servomotor Acionamento por servomotor
Tipo de tubo Gancho de cabelo U, Gancho de cabelo U reto Gancho de cabelo U, Gancho de cabelo U reto
Sistema de queima independente, muito melhor que o tipo scan.
